RG Series Cable Assemblies

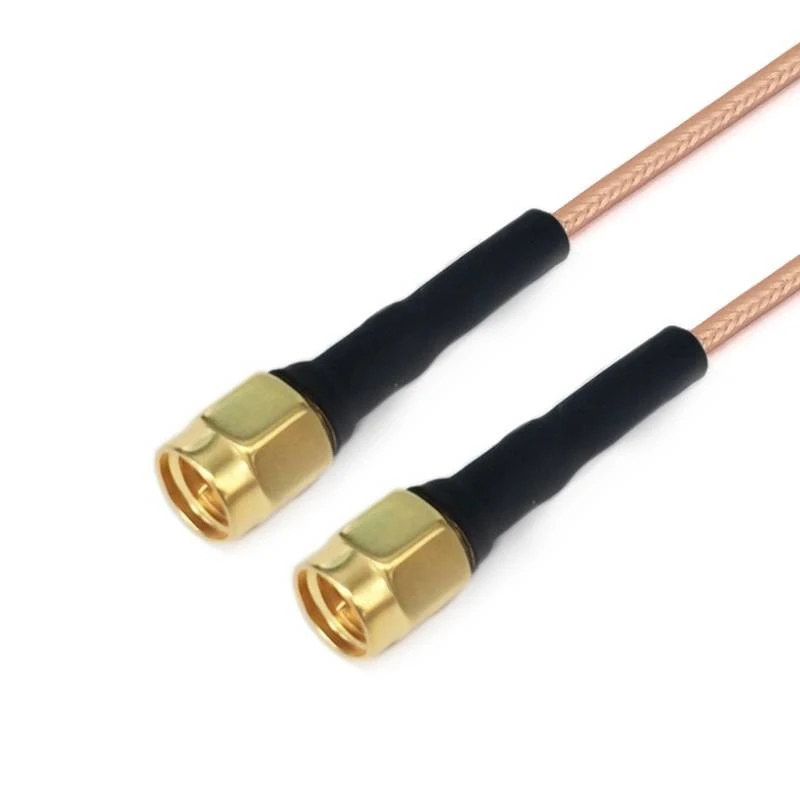

gar3-smmsmm-xxx-1

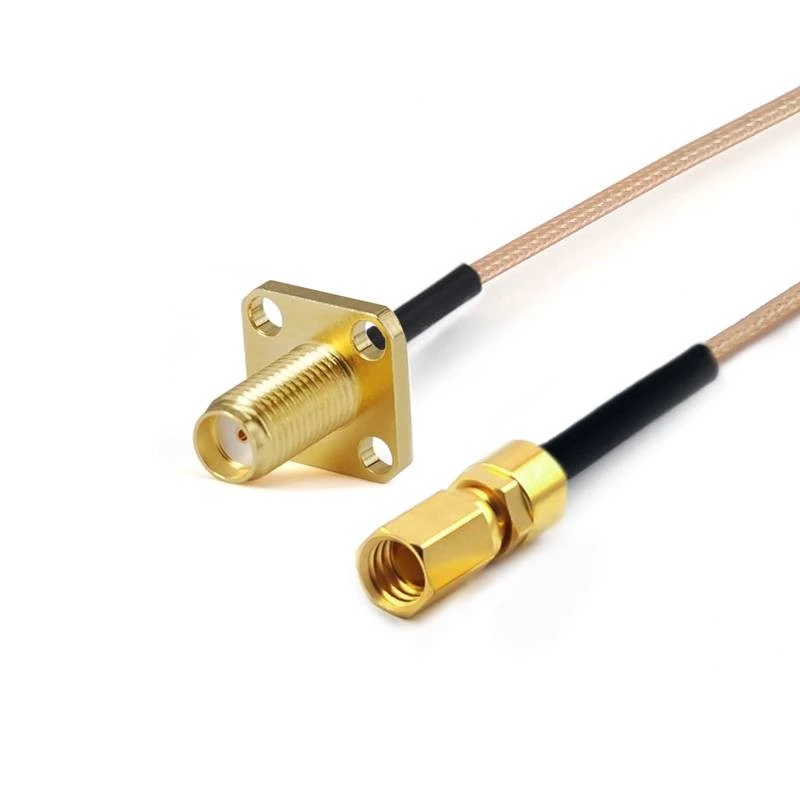

gar8-smffssmcf-xxx-1

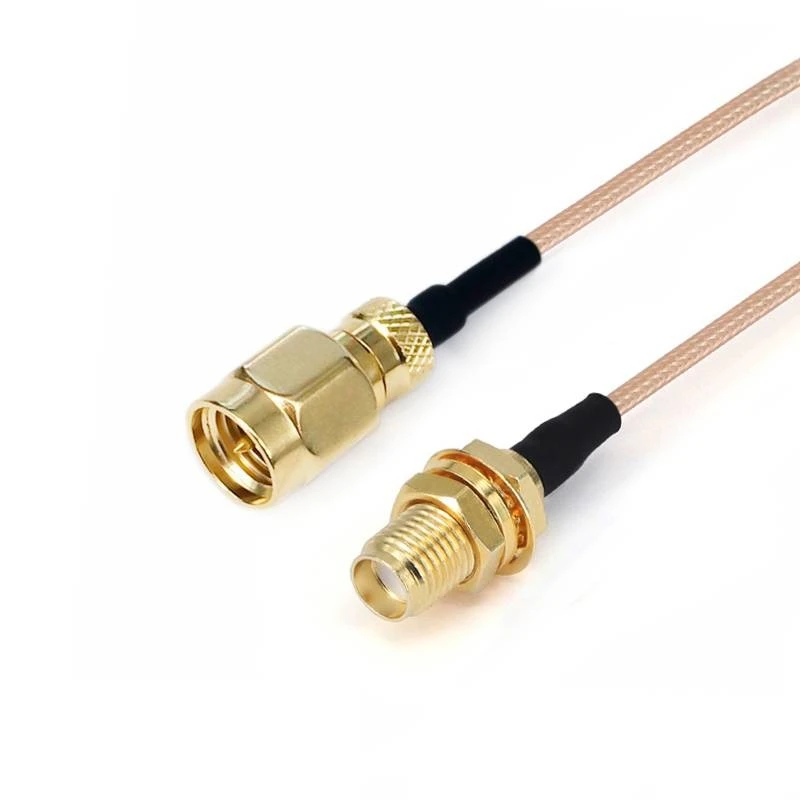

gar8-smmsmyf-xxx-1

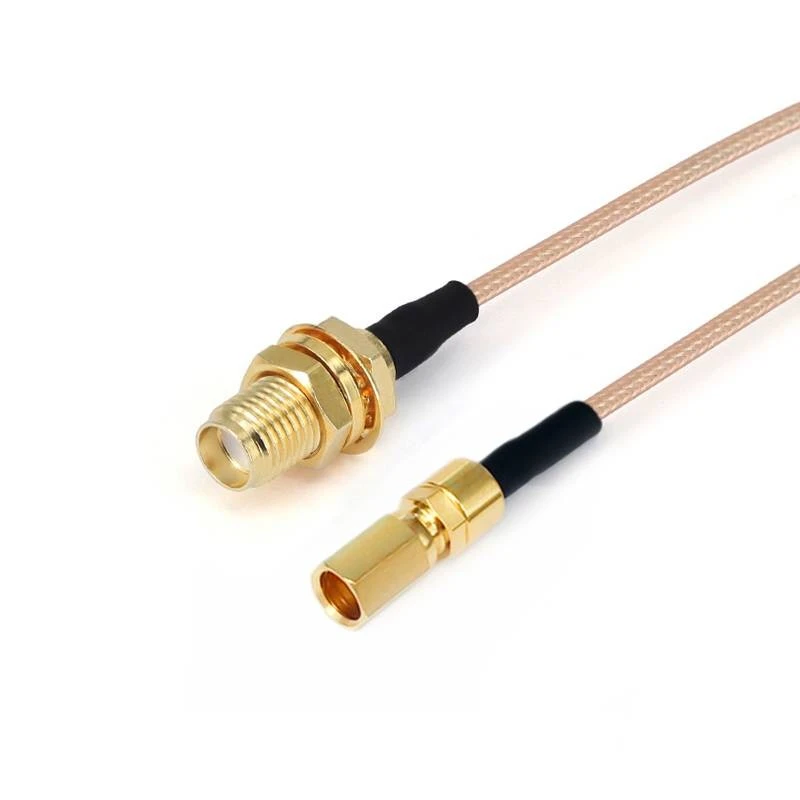

gar8-smyfssmcf-xxx-1

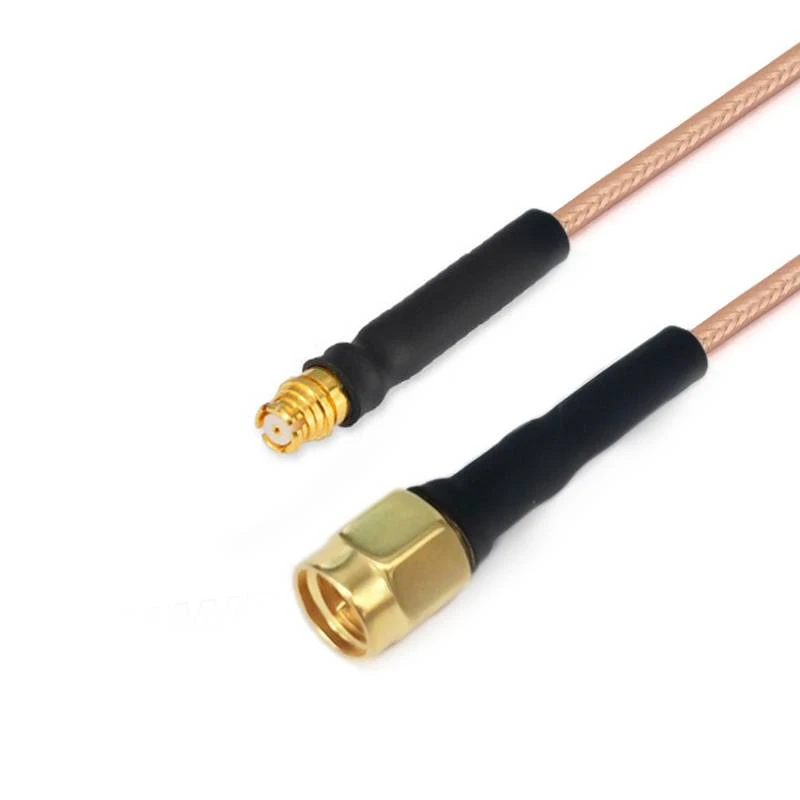

Tionóil cábla sraith RG

Is cineál comhpháirteanna cábla iad na cóimeálacha cábla ísealmhinicíochta RG (DC -3 GHz) le cásanna sonracha feidhmíochta agus iarratais . Is léir go bhfuil an banda DC go 3GHz ag freastal ar na riachtanais éagsúla tarchurtha comharthaíochta laistigh den raon minicíochta seo ., ag freastal ar na riachtanais tarchurtha comharthaí éagsúla laistigh den raon minicíochta . {}} {}}

Glaoigh Linn

Cur síos

Tabhairt isteach táirge

Is cineál comhpháirteanna cábla iad na cóimeálacha cábla ísealmhinicíochta RG (DC {-3} GHz) le cásanna feidhmíochta agus feidhmithe sonracha {. Is léir go bhfuil an banda DC go 3GHz san áireamh sa chlúdach minicíochta seo, ag freastal ar na ceanglais tarchurtha comharthaí seo laistigh de RG178, RG178, RG178, RG178, RG174, RG178, RG178, RABLES RG178, RABLES RG178, RABLES RABLES INFHEIDHMIÚ Áirítear RG178, RABLES RABLES INFHEIDHMIÚ INFHEIDHME {} {} {} {{ RG316, agus RG 223.

Taispeánann cáblaí íseal -mhinicíochta RG Flexirf díolúine trasnaíochta leictreamaighnéadaigh den scoth agus solúbthacht mhaith . tá siad éadrom agus tá airíonna acu amhail friotaíocht ard -teochta, friotaíocht taise, agus friotaíocht creimthe {.

Gnéithe Struchtúr Táirgí

Déantar na seoltóirí inmheánacha de cháblaí íseal -mhinicíochta RG Sraith RG as cruach chlad copair il -snáithe (SCCS) . Ní hamháin go gcinntíonn an t -ábhar seo seoltacht agus solúbthacht leictreach den scoth ach cuireann sé le feidhmíocht tarchurtha comhartha agus friotaíocht creimthe tríd an bpróiseas airgid {.

Dielectric:Polytetrafluoroethylene soladach easbhrúite (PTFE) . Tá airíonna inslithe leictreach den scoth ag PTFE, cobhsaíocht cheimiceach, agus friotaíocht ardteochta, ar féidir leis an seoltóir a leithlisiú go héifeachtach ón timpeallacht sheachtrach agus a laghdaíonn sceitheadh comhartha agus cur isteach .

Sciath:Arna thógáil le copar plátáilte airgid (SPC) braiding {. cuireann an ciseal sciath seo isteach go héifeachtach ar chur isteach leictreamaighnéadach seachtrach ó threá an chábla taobh istigh agus cosc a chur ar sceitheadh comhartha inmheánach, ag cinntiú tarchur comhartha cobhsaí agus slán .

Iarratas táirgí

Réimse Leictreonaic Tionscail:

Curtha i bhfeidhm ar threalamh uathoibrithe tionsclaíoch, amhail tarchur comhartha ardmhinicíochta i mbraiteoirí, córais rialaithe tionsclaíocha, agus feistí monatóireachta, ag freastal ar riachtanais rialaithe ard-bheachtais agus éadáil sonraí i dtimpeallachtaí tionsclaíocha .

Réimse Cumarsáide:

Úsáidtear é le haghaidh tástála táirgthe feistí cumarsáide (mar fhóin phóca, modúil WiFi, modúil GPS, chomh maith le nasc comhartha idir antennas agus modúil . Cinntíonn sé tarchur comhartha cobhsaí sa bhanda minicíochta DC -3 GHz le haghaidh trealamh cumarsáide gan sreang .

Nótaí tábhachtacha

{1. le haghaidh tionóil chábla fad saincheaptha, ná déan dearmad do chuid faisnéise fad a fhágáil ar an leathanach seiceála;
{2. Is féidir na tionóil chábla go léir a sholáthar le péirí nó grúpaí comhoiriúnaithe céim; Má theastaíonn na cáblaí uait le céim a mheaitseáil, seol ríomhphost chugainn: sales@flexirf.com

Sonraí sonraíochta táirgí

Cumraíocht

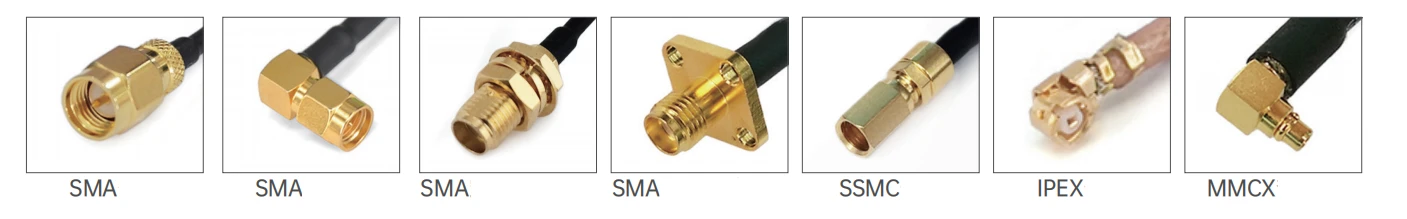

Cónascaire 1 Cineál	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Ceanglóir 1 bacainní	50 óm
Ceanglóir 1 Polaraíocht	Caighdeánach
Cineál cónascaire 2	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Ceanglóir 2 bacainní	50 óm
Ceanglóir 2 Polaraíocht	Caighdeánach
Modh mount cónascaire	Gan aon
Stíl choirp chónascaire	Dronuillinn dhíreach agus dhíreach
Faisnéis faoi Ábhair
Lár -theagmháil	Óir práis plátáilte, ór copair beryllium plátáilte
Teagmháil sheachtrach	Óir práis plátáilte, ór copair beryllium plátáilte, cruach dhosmálta passivated
Tathag	Óir práis plátáilte, ór copair beryllium, cruach dhosmálta passivated
Tréleictreach	PTFE
Sonraí comhshaoil
Fadteocht	Céim {-40 go +165 Céim
2011/65/AE (ROHS)	Comhlíontach

Cineál táirge

FRR3/RG316 Tionóil Cábla Sraith RG (3GHz)
	Struchtúr Trastomhas Ábhar (MM)
	1	Seoltóir istigh	Cruach claonta copair plátáilte airgid	7x0.17±0.05
	2	Óstála	PTFE	1.56±0.05
	3	Sciath istigh	Sreang chopair plátáilte airgid	1.95±0.05
	4	seaicéad	Fep	2.56±0.13

Tanú, cumhacht (riocht tástála ag leibhéal 20 céim na farraige)
Minicíocht (GHz)	0.1	0.4	0.9	1.5	2.5
Tanú (db/m)	0.27	0.54	0.82	1.06	1.39
Cumhacht (w)	340	170	113	88	68

Airíonna leictreacha agus meicniúla

Minicíocht (GHz)

Bacainní (ω)

Ráta tarchuir

Toilleacht

Sciath

Teocht oibriúcháin

raon gailf

Ga lúbthachta íosta

Voltas oibriúcháin

70%

94pf/m

>70db

Céim {-65 ~ +200 Céim

15mm

1200V

Pictiúr	Scrúch	Cónascaire 1	Cónascaire 2	Saor freqency	Caillteanas ar ais/VSWR

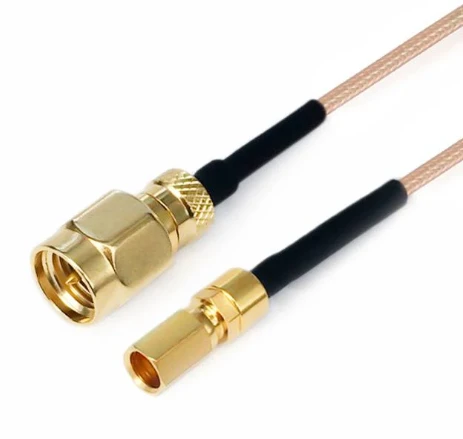

	FRR 3- SMMGPF-XXX	Fireann SMA	GPO Mná	Dc -3 GHz	1.25

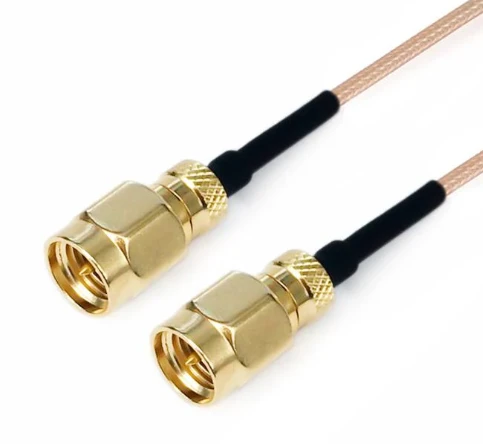

	FRR 3- SMMMM-XXX	Fireann SMA	Fireann SMA	Dc -3 GHz	1.25

FRR8/RG178 Tionóil Cábla Sraith RG (3GHz)
	Struchtúr Trastomhas Ábhar (MM)
	1	Seoltóir istigh	Cruach claonta copair plátáilte airgid	7x0.102±0.05
	2	Óstála	PTFE	0.86±0.05
	3	Sciath istigh	Sreang chopair plátáilte airgid	1.30±0.05
	4	seaicéad	Fep	1.86±0.13

Tanú, cumhacht (riocht tástála ag leibhéal 20 céim na farraige)
Minicíocht (GHz)	0.1	0.4	1	2	3
Tanú (db/m)	0.45	0.92	1.45	2.0	2.6
Cumhacht (w)	340	170	113	88	68
