Cáblaí Tástála Cuspóra Ginearálta
Baintear úsáid fhorleathan as cáblaí tástála cuspóra ghinearálta i réimsí amhail tástáil leictreonach, le tréithe éagsúla chun riachtanais úsáide éagsúla a chomhlíonadh . I dtéarmaí cónaisc, cuireann an cábla seo cineálacha éagsúla cónaisc, lena n -áirítear 1 . 85mm, 2 . 4mm, 2.92mm, SMA, G3PO, agus GPPO. Tá bacainní 50 óm agus polaraíocht chaighdeánach ag gach cónascaire.
Cur síos
Cáblaí tástála cuspóra ginearálta

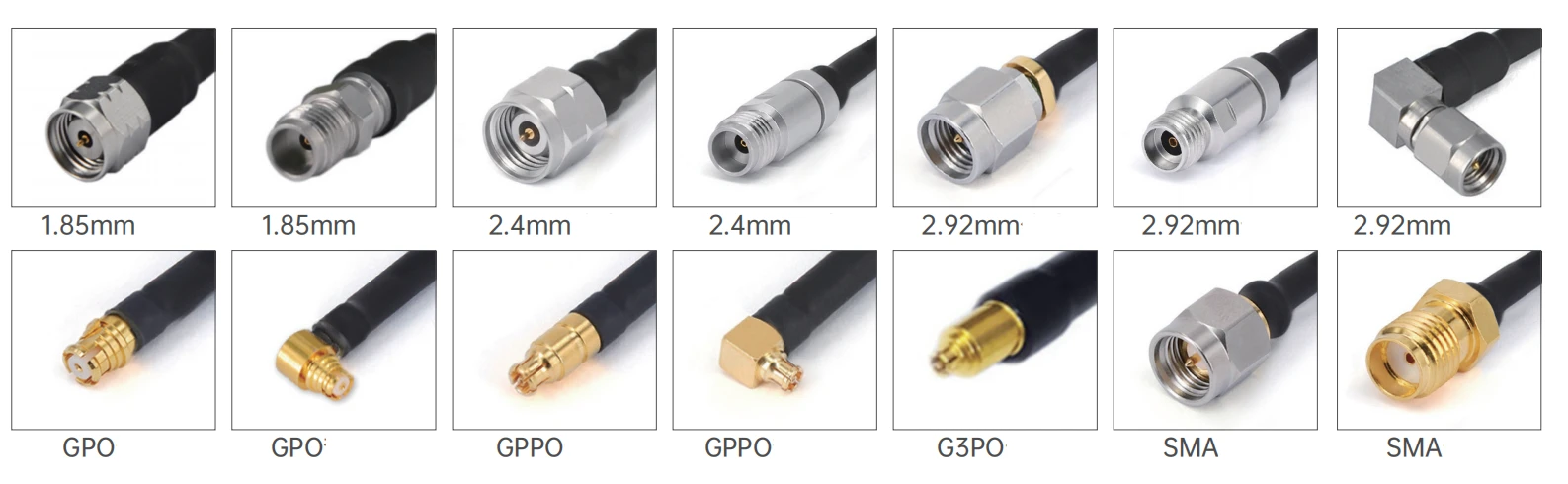

Úsáidtear cáblaí tástála ginearálta go forleathan i réimsí amhail tástáil leictreonach, le tréithe éagsúla chun riachtanais úsáide éagsúla a chomhlíonadh . i dtéarmaí cónaisc, cuireann an cábla seo cineálacha éagsúla cónaisc, lena n -áirítear 1 . 85mm, 2 . 4mm, 2 {{{}}} 92mm, G3PO, agus GPPO, GPPO, 2M. Tá bacainní 50 óm agus polaraíocht chaighdeánach ag gach cónascaire. Thairis sin, tá modhanna suiteála iolracha ag na cónaisc, lena n -áirítear cineálacha uillinneacha díreacha agus ar dheis, ar féidir iad a chur in oiriúint go solúbtha do chomhéadain éagsúla feiste.
Tabhairt isteach táirge
Maidir le roghnú ábhair, déantar an teagmháil lárnach, an teagmháil sheachtrach, agus an príomhchorp as ábhair ar nós práis plátáilte le hór, copair beryllium plátáilte le hór, nó cruach dhosmálta passivated, a bhfuil dea -sheoltacht leictreach agus friotaíocht creimthe . a bhfuil dea -sheoltar á dhéanamh ar an SILLOR NÓ PTFE chun a chinntiú go bhfuil an t -ábhair shíolta ag an SILLOR NÓ PTFE SIBHENTEN SIBHRES INSTREACHANT AR PHEIANTAS NA CLÁRÚCHÁIN PTES INSTRIC INSTRIC INSTRIC INSTRIC INSTRIC INSTRIC INSTREACHA}. copar - cruach cumhdaithe, is é an ciseal inslithe PTFE soladach, tá an ciseal sciatha comhdhéanta de théip chopair plátáilte agus sreang chopair, agus tá an truaill déanta as ábhar FEP . Ní hamháin go gcuireann sé seo isteach go héifeachtach ar chomharthaí ach tá neart meicniúil áirithe agus friotaíocht chomhshaoil . ann freisin
Iarratas táirgí
Le linn taighde, forbairt, táirgeadh, agus tástáil stáisiúin bhunaidh chumarsáide, fóin phóca, trealamh cumarsáide satailíte, srl. Úsáidtear cábla chun gineadóirí comhartha, anailíseoirí speictrim, agus trealamh eile a nascadh chun feidhmíocht minicíochta na mbonnstáisiúin a thástáil go beacht, ag cinntiú gur féidir leis na bunstáisiúin seirbhísí cumarsáide cobhsaí agus éifeachtúla a sholáthar .
Nótaí tábhachtacha
{1. le haghaidh tionóil chábla fad saincheaptha, ná déan dearmad do chuid faisnéise fad a fhágáil ar an leathanach seiceála;
{2. Is féidir na tionóil chábla go léir a sholáthar le péirí nó grúpaí comhoiriúnaithe céim; Má theastaíonn na cáblaí uait le céim a mheaitseáil, seol ríomhphost chugainn: sales@flexirf.com
Sonraí sonraíochta táirgí
|
Cumraíocht |
|
|
Cónascaire 1 Cineál |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N. |
|
Ceanglóir 1 bacainní |
50 óm |
|
Ceanglóir 1 Polaraíocht |
Caighdeánach |
|
Cineál cónascaire 2 |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N. |
|
Ceanglóir 2 bacainní |
50 óm |
|
Ceanglóir 2 Polaraíocht |
Caighdeánach |
|
Modh mount cónascaire |
Gan aon |
|
Stíl choirp chónascaire |
Dronuillinn dhíreach agus dhíreach |
|
Faisnéis faoi Ábhair |
|
|
Lár -theagmháil |
Óir práis plátáilte, ór copair beryllium plátáilte |
|
Teagmháil sheachtrach |
Óir práis plátáilte, ór copair beryllium plátáilte, cruach dhosmálta passivated |
|
Tathag |
Óir práis plátáilte, ór copair beryllium, cruach dhosmálta passivated |
|
Tréleictreach |
PEI/PTFE |
|
Sonraí comhshaoil |
|
|
Fadteocht |
Céim {-40 go +165 Céim |
|
2011/65/AE (ROHS) |
Comhlíontach |
|
Sonraíochtaí cábla |
|
|
Lár -seoltóir |
Copperweld plátáilte airgid |
|
Tréleictreach |
PTFE soladach |
|
Dhá sciath |
Banna agus sreang chopair plátáilte airgid |
|
Seaicéad |
Fep |
|
Toilleas (PF/M) |
95.1 |
|
Treoluas an iomadú (%) |
70 |
|
Éifeachtacht Sciatha |
<-100dB @ 1GHz |
|
Láimhseáil cumhachta |
10Watt @ 18GHz ag leibhéal na farraige, VSWR1.0 |
Cineál táirge
| GAF71/RG405SS 405 Sraith Tionól Cábla Solúbtha | ||||
 |
Struchtúr Trastomhas Ábhar (MM) |
|||
|
1 |
Seoltóir istigh |
Cruach claonta copair plátáilte airgid |
0.51±0.05 |
|
|
2 |
Óstála |
PTFE soladach |
1.63±0.05 |
|
|
3 |
Sciath istigh |
Banna copair plátáilte airgid |
1.80±0.05 |
|
|
4 |
Sciath seachtrach |
Braiding sreinge copair plátáilte airgid |
2.18±0.05 |
|
|
5 |
seaicéad |
Fep |
2.54±0.1 |
|
| Tanú, cumhacht (riocht tástála ag leibhéal 20 céim na farraige) | |||||||
|
Minicíocht (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Tanú (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Tanú (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Múnlaí coitianta agus táscairí teicniúla
|
|||||
|
Pictiúr |
Scrúch |
Cónascaire 1 |
Cónascaire 2 |
Saor freqency |
Caillteanas ar ais/VSWR |
 |

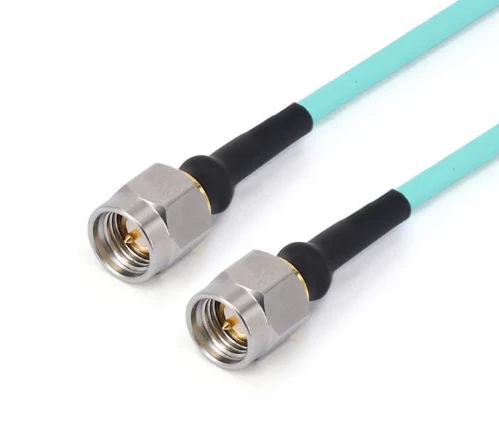

FRF 71- SMMMM-XXX |
Fireann SMA |
Fireann SMA |
Dc -26.5 GHz |
1.30 |
 |

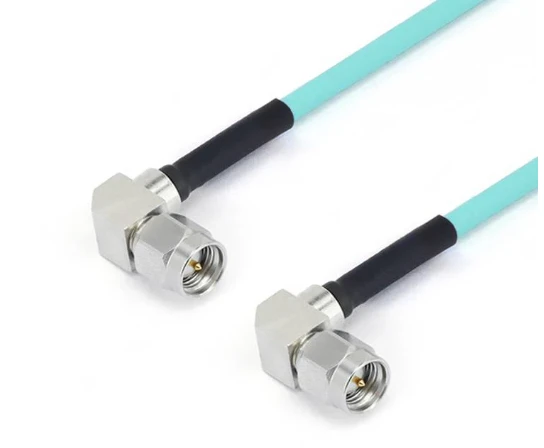

FRF 71- SMWMSMWM-XXX -18 g |
Fireann fireann le huillinn cheart |
Fireann fireann le huillinn cheart |
Dc -18 GHz |
1.30 |
 |

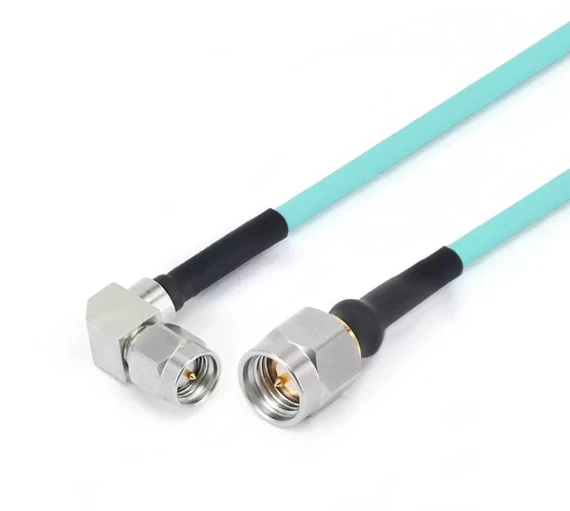

FRF 71- SMMSMWM-XXX -18 g |
Fireann SMA |
Fireann fireann le huillinn cheart |
Dc -18 GHz |
1.30 |
 |
FRF 71- SMMGPF-XXX |
Fireann SMA |
Mná GPO (SMP) |
Dc -26.5 GHz |
1.35 |
 |
FRF 71- SMMGPWF-XXX |
Fireann SMA |
Mná GPO (SMP) le huillinn cheart |
Dc -26.5 GHz |
1.35 |
 |
FRF 71- SMFGPF-XXX |
SMA Mná |
Mná GPO (SMP) |
Dc -26.5 GHz |
1.35 |
 |
FRF 71- SMFFGPF-XXX |
SMA baineann le flange 4 pholl |
Mná GPO (SMP) |
Dc -26.5 GHz |
1.35 |
 |
FRF 71- SMMGPPF-XXX |
Fireann SMA |
GPPO (Mini-SMP) Mná |
Dc -26.5 GHz |
14db |
 |
FRF 71- SMMGPPWF-XXX |
Fireann SMA |
GPPO Mná leis an uillinn cheart |
Dc -26.5 GHz |
14db |
 |
FRF 71- smwmgppf-xxx -18 g |
Fireann fireann le huillinn cheart |
GPPO (Mini-SMP) Mná |
Dc -18 GHz |
15db |
 |
FRF 71- SMWMGPPWF-XXX -18 g |
Fireann fireann le huillinn cheart |
GPPO Mná leis an uillinn cheart |
Dc -18 GHz |
15db |
 |
FRF 71- SMFGPPF-XXX |
SMA Mná |
GPPO (Mini-SMP) Mná |
Dc -26.5 GHz |
14db |
 |
FRF 71- SMFFGPPF-XXX |
SMA baineann le flange 4 pholl |
GPPO (Mini-SMP) Mná |
Dc -26.5 GHz |
14db |
 |
FRF 71-292 M292M-XXX |
2.92mm fireann |
2.92mm fireann |
Dc -40 GHz |
1.35 |
 |
FRF 71-292 mgpf-xxx |
2.92mm fireann |
Mná GPO (SMP) |
Dc -40 GHz |
14db |
 |
FRF 71-292 mgpwf-xxx |
2.92mm fireann |
Mná GPO (SMP) le huillinn cheart |
Dc -40 GHz |
12db |
 |
FRF 71-292 fgpf-xxx |
2.92mm baineann |
Mná GPO (SMP) |
Dc -40 GHz |
14db |
 |
FRF 71-292 ffgpf-xxx |
2.92mm baineann le flange 4 pholl |
Mná GPO (SMP) |
Dc -40 GHz |
14db |
 |
FRF 71-292 mgppf-xxx |
2.92mm fireann |
GPPO (Mini-SMP) Mná |
Dc -40 GHz |
14db |
 |
FRF 71-292 fGPPF-XXX |
2.92mm baineann |
GPPO (Mini-SMP) Mná |
Dc -40 GHz |
14db |
 |
FRF 71-292 ffgppf-xxx |
2.92mm baineann le flange 4 pholl |
GPPO (Mini-SMP) Mná |
Dc -40 GHz |
14db |
 |
FRF 71-292 mgppwf-xxx |
2.92mm fireann |
Mná GPPO (Mini-SMP) le huillinn cheart |
Dc -40 GHz |
12db |
 |
FRF 71-292 mg3pf-xxx |
2.92mm fireann |
G3PO (SMPS) Mná |
Dc -40 GHz |
14db |
 |
FRF 71-292 fg3pf-xxx |
2.92mm baineann |
G3PO (SMPS) Mná |
Dc -40 GHz |
14db |
 |
FRF 71-292 ffg3pf-xxx |
2.92mm baineann le flange 4 pholl |
G3PO (SMPS) Mná |
Dc -40 GHz |
14db |
 |
FRF 71-24 m24m-xxx |
Fireann 2.4mm |
Fireann 2.4mm |
Dc -50 GHz |
14db |
 |
FRF 71-24 fgpf-xxx |
2.4mm baineann |
Mná GPO (SMP) |
Dc -40 GHz |
12db |
 |
FRF 71-24 ffgpf -100 |
2.4mm baineann le flange 4 pholl |
Mná GPO (SMP) |
Dc -40 GHz |
12db |
 |
FRF 71-24 mgpwf-xxx |
Fireann 2.4mm |
Mná GPO (SMP) le huillinn cheart |
Dc -40 GHz |
10db |
 |
FRF 71-24 mgppf-xxx |
Fireann 2.4mm |
GPPO (Mini-SMP) Mná |
Dc -40 GHz |
12db |
 |
FRF 71-24 mgppwf-xxx |
Fireann 2.4mm |
Mná GPPO (Mini-SMP) le huillinn cheart |
Dc -40 GHz |
10db |
 |
FRF 71-24 fGPPF-XXX |
2.4mm baineann |
GPPO (Mini-SMP) Mná |
Dc -40 GHz |
12db |
 |
FRF 71-24 ffgppf-xxx |
2.4mm baineann le flange 4 pholl |
GPPO (Mini-SMP) Mná |
Dc -40 GHz |
12db |
 |
FRF 71-185 mg3pf-xxx |
Fireann 1.85mm |
G3PO (SMPS) Mná |
Dc - 67 GHz |
10db |
 |
FRF 71-185 fg3pf-xxx |
1.85mm baineann |
G3PO (SMPS) Mná |
Dc - 67 GHz |
10db |
 |
FRF 71-185 ffg3pf-xxx |
1.85mm le flange 4 pholl |
G3PO (SMPS) Mná |
Dc - 67 GHz |
10db |
|
GAF72/RG402SS 402 Sraith Tionól Cábla Solúbtha |
||||||
|
Struchtúr Trastomhas Ábhar (MM) |
||||||
 |
1 |
Seoltóir istigh |
Cruach claonta copair plátáilte airgid |
0.92±0.05 |
||
|
2 |
Óstála |
PTFE soladach |
2.97±0.05 |
|||
|
3 |
Sciath istigh |
Banna copair plátáilte airgid |
3.25±0.05 |
|||
|
4 |
Sciath seachtrach |
Braiding sreinge copair plátáilte airgid |
3.58±0.1 |
|||
|
5 |
seaicéad |
Fep |
4.12±0.13 |
|||
| Tanú, cumhacht (riocht tástála ag leibhéal 20 céim na farraige) | |||||||
|
Minicíocht (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Tanú (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Tanú (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|

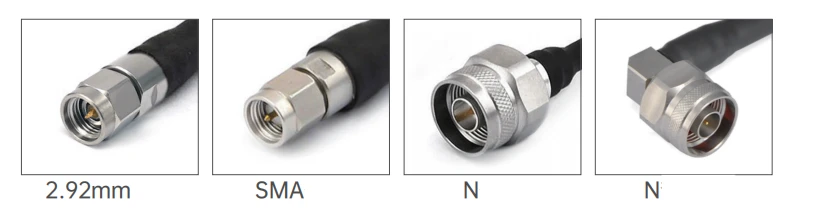

Múnlaí coitianta agus táscairí teicniúla
|
|||||
|
Pictiúr |
Scrúch |
Cónascaire 1 |
Cónascaire 2 |
Saor freqency |
Caillteanas ar ais/VSWR |
|
|
FRF 72- SMMMM-XXX |
Fireann SMA |
Fireann SMA |
Dc -26.5 GHz |
1.30 |
|
|

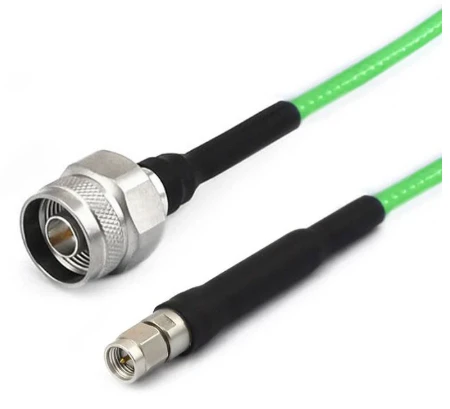

FRF 72- NMSMM-XXX |
N fear |
Fireann SMA |
Dc -18 GHz |
1.25 |
|
|

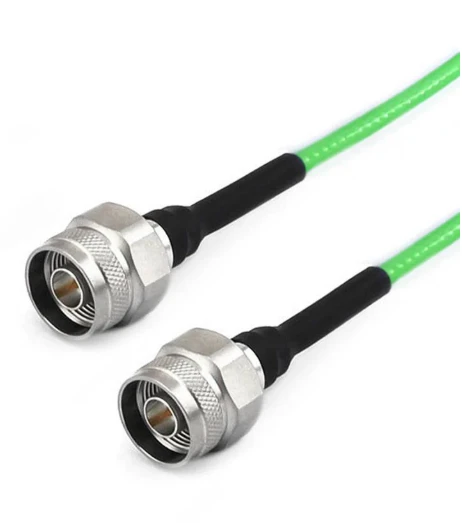

FRF 72- nmnm-xxx |
N fear |
N fear |
Dc -18 GHz |
1.25 |
