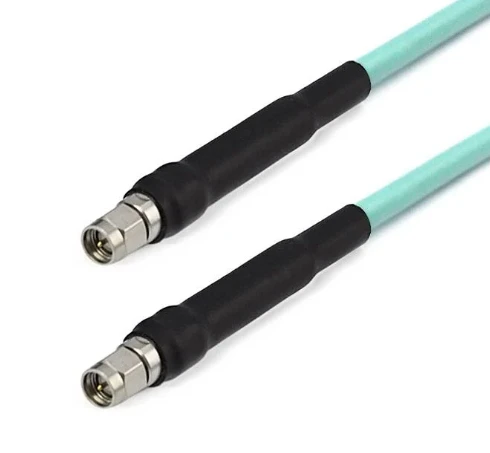

Sraith chobhsaí chéim chaillteanais íseal
I réimsí gearrtha an lae inniu amhail cumarsáid, tástáil leictreonach, agus tomhas, tá cobhsaíocht tarchurtha comhartha agus tréithe íseal -chaillteanais anois ina bpríomhfhachtóirí lena gcinntear feidhmíocht na gcóras, agus tá na ceanglais ábhartha ag éirí níos déine .
Cur síos
Tabhairt isteach táirge
I réimsí gearrtha an lae inniu, mar shampla cumarsáid, tástáil leictreonach, agus tomhas, tá cobhsaíocht tarchurtha comhartha agus tréithe íseal caillteanais anois ina bpríomhthosca a chinneann feidhmíocht na gcóras, agus tá na ceanglais ábhartha ag éirí níos déine . Tá an t -aimplitiúid íseal -chaillteanais i bhfeidhmiú an chasta agus an t -iarratas ar an gclaonadh i bhforbríocht an chasta. Tarchur comhartha beacht agus éifeachtach a bhaint amach .
Gnéithe Struchtúr Táirgí
Saintréithe Íseal -Chaillteanais den scoth:
Taispeánann siad feidhmíocht íseal -chaillteanais thar a bheith gan íoc faoi choinníollacha minicíochta difriúla . ag glacadh leis an tsamhail FRU1/GT147A (40GHz) mar shampla, fiú i dtimpeallacht ardmhinicíochta suas le 40GHz, níl a mhaolú ach 2 . 85 db in aghaidh an mhéadair.
Cobhsaíocht chéim iontach:
Tá saintréithe an -chobhsaí acu . mar shampla, nuair a oibríonn an FRU1/GT147A ag minicíocht 10GHz, is féidir le cobhsaíocht chéim mheicniúil céim 10GHz/3 a bhaint amach; Nuair a bhíonn an mhinicíocht 18GHz, is féidir léi céim 18GHz/5 a bhaint amach {. Is féidir le céim chobhsaí den sórt sin luaineachtaí céim a chosc go héifeachtach le linn tarchur comhartha, ag seachaint saobhadh comhartha agus cur isteach de bharr céimeanna neamh -inmharthana {. le haghaidh córais chumarsáide agus trealamh tástála le ceanglais an -ard le haghaidh cruinneas céime, is é an tréith seo chun an t -eolas seo a dhéanamh chun an t -eolas seo a chur i bhfeidhm chun an t -eolas a chur ar an gcruinneas an -ard de chruinneas na gcruinneas ardchineálaithe chun an t -ardchruinneas a bhaint amach i gcruinneas na gcruinneas, an t -ardchruinneas chun an t -ábhar atá ag an gcruinneas a bhaint as an gcruinneas ard chun an t -ardchruinneas a thástáil chun an t -ardchruinneas a thástáil chun an chruinneas a bhaint amach i gcruinneas na céime. Córais .
Clúdach minicíochta leathan:
Tá raon clúdaigh minicíochta leathan ag na táirgí, a chuimsíonn ó sruth díreach (DC) go 110GHz . Is féidir samhlacha éagsúla tionóil chábla a oiriúnú go cruinn do raonta minicíochta éagsúla chun riachtanais éagsúla iarratais a chomhlíonadh .
Iarratas táirgí
In microwave anechoic chamber testing, they connect test equipment and devices under test, and their stable signal transmission characteristics ensure the accuracy and reliability of test results. As key connecting components in instruments such as network analyzers and spectrum analyzers, they guarantee the precise measurement of weak signals by the instruments, providing strong support for the research and development of electronic products and quality cigireacht .
Nótaí tábhachtacha
{1. le haghaidh tionóil chábla fad saincheaptha, ná déan dearmad do chuid faisnéise fad a fhágáil ar an leathanach seiceála;
{2. Is féidir na tionóil chábla go léir a sholáthar le péirí nó grúpaí comhoiriúnaithe céim; Má theastaíonn na cáblaí uait le céim a mheaitseáil, seol ríomhphost chugainn: sales@flexirf.com
Sonraí sonraíochta táirgí
|

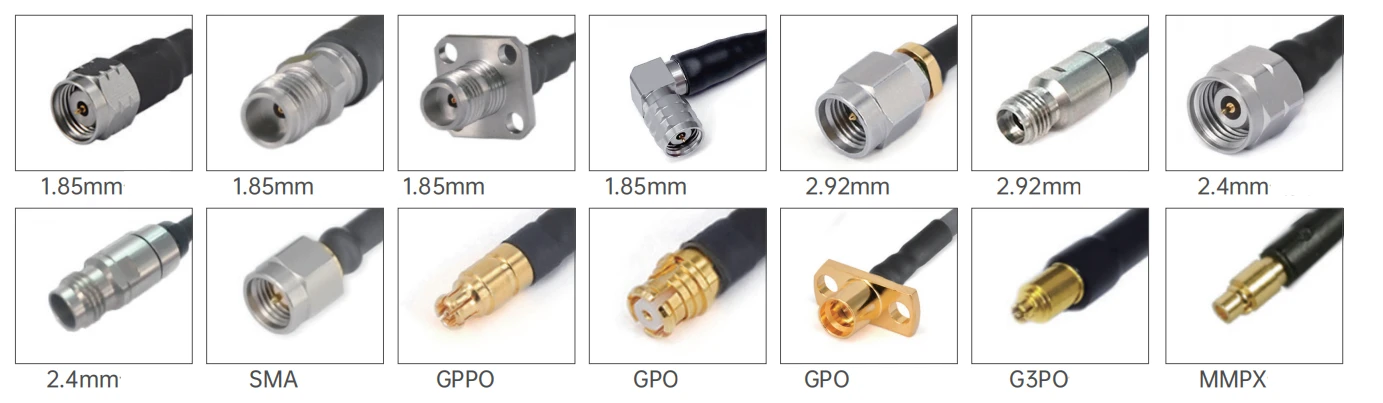

Cumraíocht |
|
|
Cónascaire 1 Cineál |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
Ceanglóir 1 bacainní |
50 óm |
|
Ceanglóir 1 Polaraíocht |
Caighdeánach |
|
Cineál cónascaire 2 |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
Ceanglóir 2 bacainní |
50 óm |
|
Ceanglóir 2 Polaraíocht |
Caighdeánach |
|
Modh mount cónascaire |
Gan aon |
|
Stíl choirp chónascaire |
Dronuillinn dhíreach agus dhíreach |
|
Faisnéis faoi Ábhair |
|
|
Lár -theagmháil |
Óir práis plátáilte, ór copair beryllium plátáilte |
|
Teagmháil sheachtrach |
Óir práis plátáilte, ór copair beryllium plátáilte, cruach dhosmálta passivated |
|
Tathag |
Óir práis plátáilte, ór copair beryllium, cruach dhosmálta passivated |
|
Tréleictreach |
PEI/PTFE |
|
Sonraí comhshaoil |
|
|
Fadteocht |
Céim {-40 go +165 Céim |
|
2011/65/AE (ROHS) |
Comhlíontach |
Cineál táirge
| FRU1/GT147A Tionól Cábla Céim Cobhsaí Caillteanas Íseal (40GHz) | ||||
 |
Struchtúr Trastomhas Ábhar (MM) |
|||
|
1 |
Seoltóir istigh |
Cruach claonta copair plátáilte airgid |
0.91±0.05 |
|
|
2 |
Óstála |
PTFE soladach |
2.69±0.05 |
|
|
3 |
Sciath istigh |
Banna copair plátáilte airgid |
2.86±0.05 |
|
|
4 |
Sciath seachtrach |
Braiding sreinge copair plátáilte airgid |
3.28±0.05 |
|
|
5 |
seaicéad |
Fep |
3.73±0.13 |
|
| Tanú, cumhacht (riocht tástála ag leibhéal 20 céim na farraige) | |||||
|
Minicíocht (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Tanú (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Cumhacht (w) |
380 |
120 |
90 |
75 |
65 |
| Airíonna leictreacha agus meicniúla | |||||||
|
Minicíocht (GHz) |
Coisceas (Ω) |
Ráta tarchuir |
Toilleacht |
Sciath |
Teocht oibriúcháin raon gailf |
Ga lúbthachta íosta |
Meicniúil cobhsaíocht na céime |
|
40 |
50 |
77% |
86 pf/m |
>100db |
Céim {-65 ~ +165 Céim |
6.35mm |
Céim 10GHz/3 Céim 18GHz/5 |
|

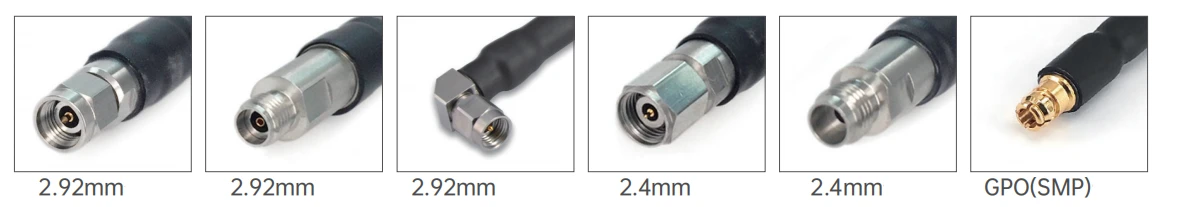

Múnlaí coitianta agus táscairí teicniúla
|
|||||||
|
Pictiúr |
Scrúch |
Cónascaire 1 |
Cónascaire 2 |
Saor freqency |
Caillteanas ar ais/VSWR |
|
|

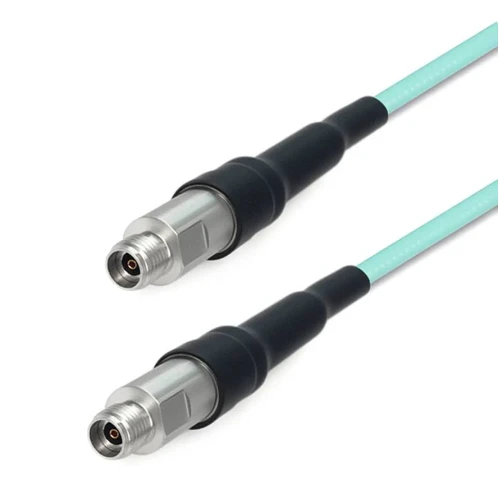

FRU 1-292 f292f-xxx |
2.92mm baineann |
2.92mm baineann |
Dc -40 GHz |
1.44 |
|
|
FRU 1-292 M292M-XXX |
2.92mm fireann |
2.92mm fireann |
Dc -40 GHz |
1.44 |
|
|

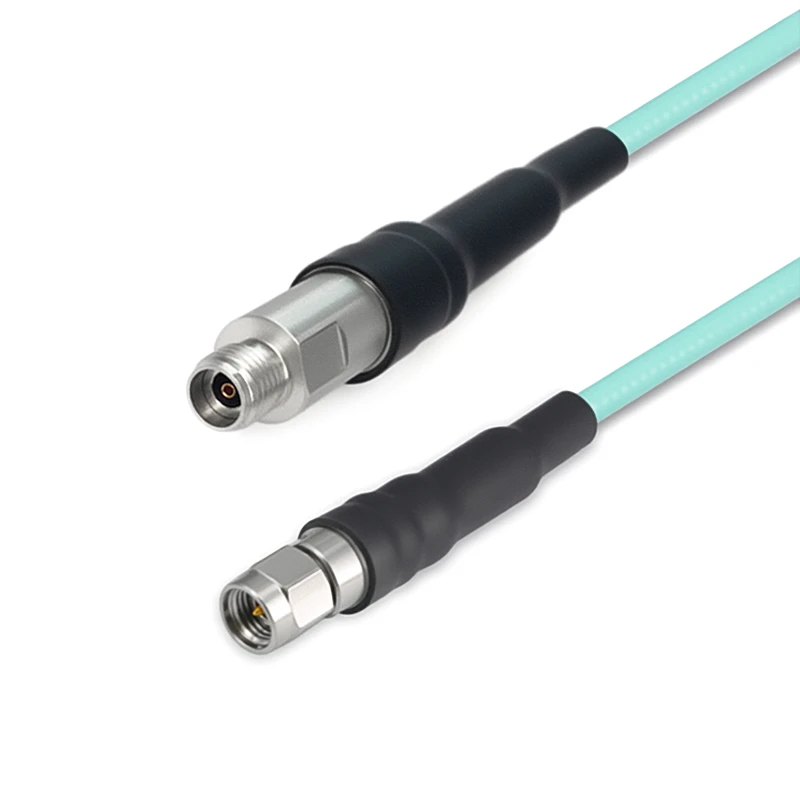

FRU 1-292 M292F-XXX |
2.92mm fireann |
2.92mm baineann |
Dc -40 GHz |
1.44 |
| FRU2/GT3506 Tionól Cábla Céim Cobhsaí Caillteanas Íseal (65GHz) | ||||
|
|
Struchtúr Trastomhas Ábhar (MM) |
|||
|
1 |
Seoltóir istigh |
Cruach claonta copair plátáilte airgid |
0.51±0.05 |
|
|
2 |
Óstála |
PTFE soladach |
1.38±0.05 |
|
|
3 |
Sciath istigh |
Banna copair plátáilte airgid |
1.58±0.05 |
|
|
4 |
Sciath seachtrach |
Braiding sreinge copair plátáilte airgid |
1.90±0.05 |
|
|
5 |
seaicéad |
Fep |
2.20±0.13 |
|
| Tanú, cumhacht (riocht tástála ag leibhéal 20 céim na farraige) | ||||||||||
|
Minicíocht (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Tanú (db/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Cumhacht (w) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Airíonna leictreacha agus meicniúla | |||||||
|
Minicíocht (GHZ |
Bacainní (ω) |
Ráta tarchuir |
Toilleacht |
Sciath |
Teocht oibriúcháin raon gailf |
Ga lúbthachta íosta |
Dielectric a sheasamh le voltas |
|
67GHz |
50Ω |
82% |
94pf/m |
>90db |
Céim {-55 ~ +125 Céim |
11mm |
800V@DC |
|
Múnlaí coitianta agus táscairí teicniúla
|
|||||||
|
Pictiúr |
Scrúch |
Cónascaire 1 |
Cónascaire 2 |
Saor freqency |
Caillteanas ar ais/VSWR |
|
|
FRU 2- SMMMM-XXX |
Fireann SMA |
Fireann SMA |
Dc -26.5 GHz |
1.30 |
|
|
FRU 2- SMMGPF-XXX |
Fireann SMA |
Mná GPO (SMP) |
Dc -26.5 GHz |
1.35 |
|
|
FRU 2- SMMGPWF-XXX |
Fireann SMA |
Mná GPO (SMP) le huillinn cheart |
Dc -26.5 GHz |
12db |
|
|
FRU 2- SMMGPPF-XXX |
Fireann SMA |
GPPO (Mini-SMP) Mná |
Dc -26.5 GHz |
13db |
|
|
FRU 2- SMMGPPWF-XXX |
Fireann SMA |
Mná GPPO (Mini-SMP) le huillinn cheart |
Dc -26.5 GHz |
12db |
|
|
FRU 2- SMFFGPF-XXX |
SMA baineann le flange 4 pholl |
Mná GPO (SMP) |
Dc -18 GHz |
1.30 |
|
|
FRU 2- SMFFGPPF-XXX |
SMA baineann le flange 4 pholl |
GPPO (Mini-SMP) Mná |
Dc -18 GHz |
16db |
|
|
FRU 2-292 M292M-XXX |
2.92mm fireann |
2.92mm fireann |
Dc -40 GHz |
1.35 |
|
|
FRU 2-292 mgpf-xxx |
2.92mm fireann |
Mná GPO (SMP) |
Dc -40 GHz |
14db |
|
|

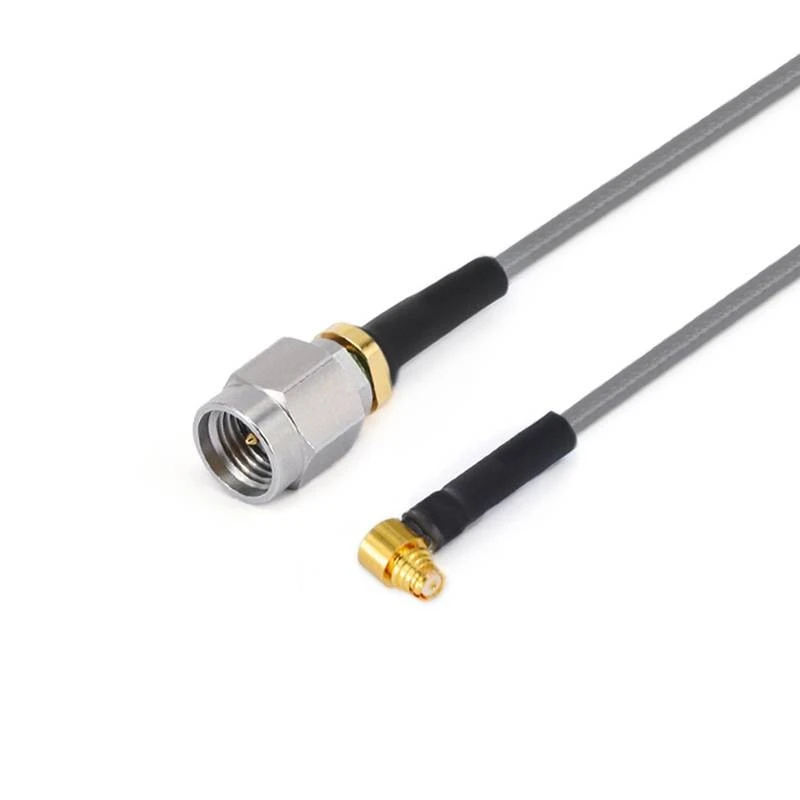

FRU 2-292 mgpwf-xxx |
2.92mm fireann |
Mná GPO (SMP) le huillinn cheart |
Dc -40 GHz |
12db |
|
|
FRU 2-292 MMMPXM-XXX |
2.92mm fireann |
MMPX Fireann |
Dc -40 GHz |
14db |
|
|
FRU 2-292 MMMPXF-XXX |
2.92mm fireann |
MMPX baineann |
Dc -40 GHz |
14db |
|
|
FRU 2-292 mg3pf-xxx |
2.92mm fireann |
G3PO (SMPS) Mná |
Dc -40 GHz |
14db |
|
|
FRU 2-292 mgppwf-xxx |
2.92mm fireann |
Mná GPPO (Mini-SMP) le huillinn cheart |
Dc -40 GHz |
12db |
|
|
FRU 2-292 m24m-xxx |
2.92mm fireann |
Fireann 2.4mm |
Dc -40 GHz |
1.35 |
|
|
FRU 2-292 mgppf-xxx |
2.92mm fireann |
GPPO (Mini-SMP) Mná |
Dc -40 GHz |
14db |
|
|
FRU 2-292 fg3pf-xxx |
2.92mm baineann |
G3PO (SMPS) Mná |
Dc -40 GHz |
14db |
|
|
FRU 2-292 ffg3pf-xxx |
2.92mm baineann le flange 4 pholl |
G3PO (SMPS) Mná |
Dc -40 GHz |
14db |
|
|
FRU 2-292 fMMPXM-XXX |
2.92mm baineann |
MMPX Fireann |
Dc -40 GHz |
14db |
|
|
FRU 2-292 ffmmpxm-xxx |
2.92mm baineann le flange 4 pholl |
MMPX Fireann |
Dc -40 GHz |
14db |
|
|
FRU 2-292 ffgpf-xxx |
2.92mm baineann le flange 4 pholl |
Mná GPO (SMP) |
Dc -40 GHz |
14db |
|
|
FRU 2-24 m24m-xxx |
Fireann 2.4mm |
Fireann 2.4mm |
Dc -50 GHz |
1.44 |
|
|
FRU 2-24 mgpf-xxx |
Fireann 2.4mm |
Mná GPO (SMP) |
Dc -40 GHz |
14db |
|
|
FRU 2-24 mgpwf-xxx |
Fireann 2.4mm |
Mná GPO (SMP) le huillinn cheart |
Dc -40 GHz |
12db |
|
|
FRU 2-24 MMMPXM-XXX |
Fireann 2.4mm |
MMPX Fireann |
Dc -50 GHz |
10db |
|
|
FRU 2-24 MMMPXM-XXX |
Fireann 2.4mm |
MMPX Fireann |
Dc -50 GHz |
10db |
|
|
FRU 2-24 mgppf-xxx |
Fireann 2.4mm |
GPPO (Mini-SMP) Mná |
Dc -50 GHz |
10db |
|
|
FRU 2-24 mgppwf-xxx |
Fireann 2.4mm |
Mná GPPO (Mini-SMP) le huillinn cheart |
Dc -50 GHz |
10db |
|
|
FRU 2-24 ffgpf-xxx |
2.4mm baineann le flange 4 pholl |
Mná GPO (SMP) |
Dc -50 GHz |
10db |
|
|
FRU 2-24 ffgppf-xxx |
2.4mm baineann le flange 4 pholl |
GPPO (Mini-SMP) Mná |
Dc -50 GHz |
10db |
|
|

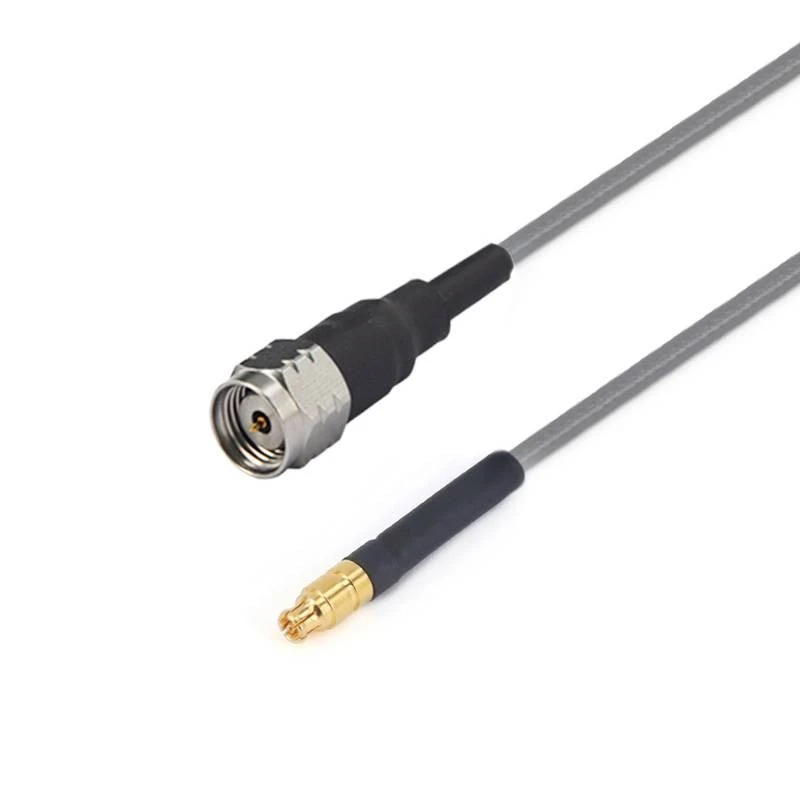

FRU 2-185 mgppf-xxx |
Fireann 1.85mm |
GPPO (Mini-SMP) Mná |
Dc -67 GHz |
10db |
|
|
Fru 2-185 wmgppf-xxx |
Fireann 1.85mm leis an dronuillinn cheart |
GPPO (Mini-SMP) Mná |
Dc -67 GHz |
10db |
|
|
FRU 2-185 mg3pf-xxx |
Fireann 1.85mm |
G3PO (SMPS) Mná |
Dc -67 GHz |
10db |
|
|
FRU 2-185 MMMPXM-XXX |
Fireann 1.85mm |
MMPX Fireann |
Dc -67 GHz |
10db |
|
|
FRU 2-185 MMMPXF-XXX |
Fireann 1.85mm |
MMPX baineann |
Dc -67 GHz |
10db |
|
|
FRU 2-185 FGPPF-XXX |
1.85mm baineann |
GPPO (Mini-SMP) Mná |
Dc -67 GHz |
10db |
|
|
FRU 2-185 ffgppf-xxx |
1.85mm baineann le flange 4 pholl |
GPPO (Mini-SMP) Mná |
Dc -67 GHz |
10db |
|
|
FRU 2-185 fg3pf-xxx |
1.85mm baineann |
Mná G3po (SMPS) |
Dc -67 GHz |
10db |
|
|
FRU 2-185 ffg3pf-xxx |
1.85mm baineann le flange 4 pholl |
GPPO (Mini-SMP) Mná |
Dc -67 GHz |
10db |
|
|
FRU 2-185 fMMPXM-XXX |
1.85mm baineann |
MMPX Fireann |
Dc -67 GHz |
10db |
|
|
FRU 2-185 fMMPXF-XXX |
1.85mm baineann |
MMPX baineann |
Dc -67 GHz |
10db |
| FRU3/GT3507 Tionól cábla céime cobhsaí íseal caillteanas íseal (40GHz) | ||||
|
|
Struchtúr Trastomhas Ábhar (MM) |
|||
|
1 |
Seoltóir istigh |
Cruach claonta copair plátáilte airgid |
0.91±0.05 |
|
|
2 |
Óstála |
PTFE soladach |
2.69±0.05 |
|
|
3 |
Sciath istigh |
Banna copair plátáilte airgid |
2.86±0.05 |
|
|
4 |
Sciath seachtrach |
Braiding sreinge copair plátáilte airgid |
3.28±0.05 |
|
|
5 |
seaicéad |
Fep |
3.73±0.13 |
|
| Tanú, cumhacht (riocht tástála ag leibhéal 20 céim na farraige) | |||||
|
Minicíocht (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Tanú (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Cumhacht (w) |
380 |
120 |
90 |
75 |
65 |
|
Airíonna leictreacha agus meicniúla |
|||||||
|
Minicíocht (GHz) |
Bacainní (ω) |
Ráta tarchuir |
Toilleacht |
Sciath |
Teocht oibriúcháin raon gailf |
Ga lúbthachta íosta |
Meicniúil cobhsaíocht na céime |
|
40 |
50 |
85% |
86 pf/m |
>90db |
Céim {-65 ~ +165 Céim |
11mm |
Céim 10GHz/3 Céim 18GHz/5 |
|

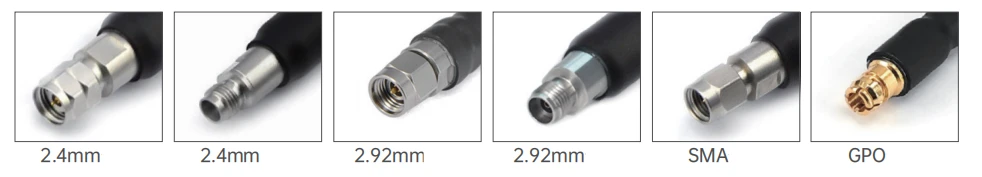

Múnlaí coitianta agus táscairí teicniúla
|
|||||||
|
Pictiúr |
Scrúch |
Cónascaire 1 |
Cónascaire 2 |
Saor freqency |
Caillteanas ar ais/VSWR |
|
|
FRU 3-292 M292M-XXX |
2.92mm fireann |
2.92mm fireann |
Dc -40 GHz |
1.44 |
|
|
FRU 3-292 m24m-xxx |
2.92mm fireann |
Fireann 2.4mm |
Dc -40 GHz |
1.35 |
|
|
FRU 3-24 m24m-xxx |
Fireann 2.4mm |
Fireann 2.4mm |
Dc -40 GHz |
1.35 |
| Fra3/GT2501 Tionól Cábla Céim Cobhsaí Caillteanas Íseal (26.5GHz) | ||||
|
|
Struchtúr Trastomhas Ábhar (MM) |
|||
|
1 |
Seoltóir istigh |
Cruach claonta copair plátáilte airgid |
1.45±0.05 |
|
|
2 |
Óstála |
PTFE soladach |
3.99±0.05 |
|
|
3 |
Sciath istigh |
Banna copair plátáilte airgid |
4.19±0.05 |
|
|
4 |
Sciath seachtrach |
Braiding sreinge copair plátáilte airgid |
4.42±0.05 |
|
|
5 |
seaicéad |
Fep |
5.21±0.13 |
|
| Tanú, cumhacht (riocht tástála ag leibhéal 20 céim na farraige) | |||||
|
Minicíocht (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Tanú (db/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Cumhacht (w) |
800 |
350 |
--- |
100 |
--- |
|
Airíonna leictreacha agus meicniúla |
|||||||
|
Minicíocht (GHz) |
Bacainní (ω) |
Ráta tarchuir |
Toilleacht |
Sciath |
Teocht oibriúcháin raon gailf |
Ga lúbthachta íosta |
Meicniúil cobhsaíocht na céime |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100db |
Céim {-65 ~ +165 Céim |
6.35mm |
Céim 10GHz/3 Céim 18GHz/5 |
|

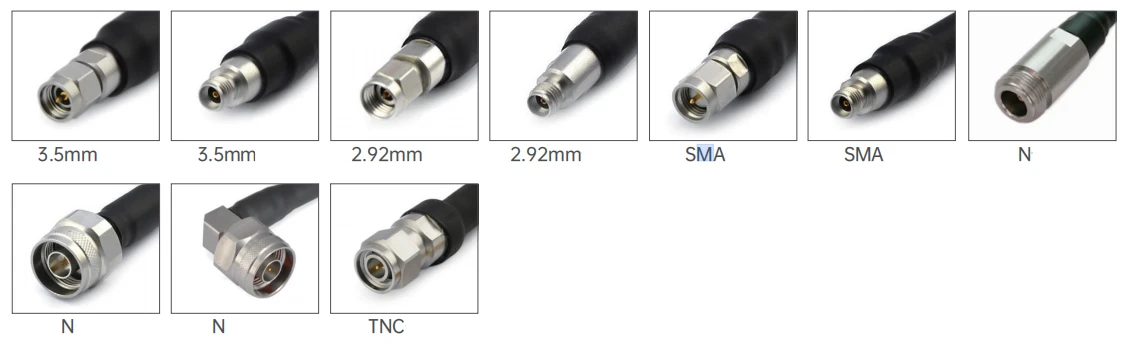

Múnlaí coitianta agus táscairí teicniúla
|
|||||||
|
Pictiúr |
Scrúch |
Cónascaire 1 |
Cónascaire 2 |
Saor freqency |
Caillteanas ar ais/VSWR |
|
|

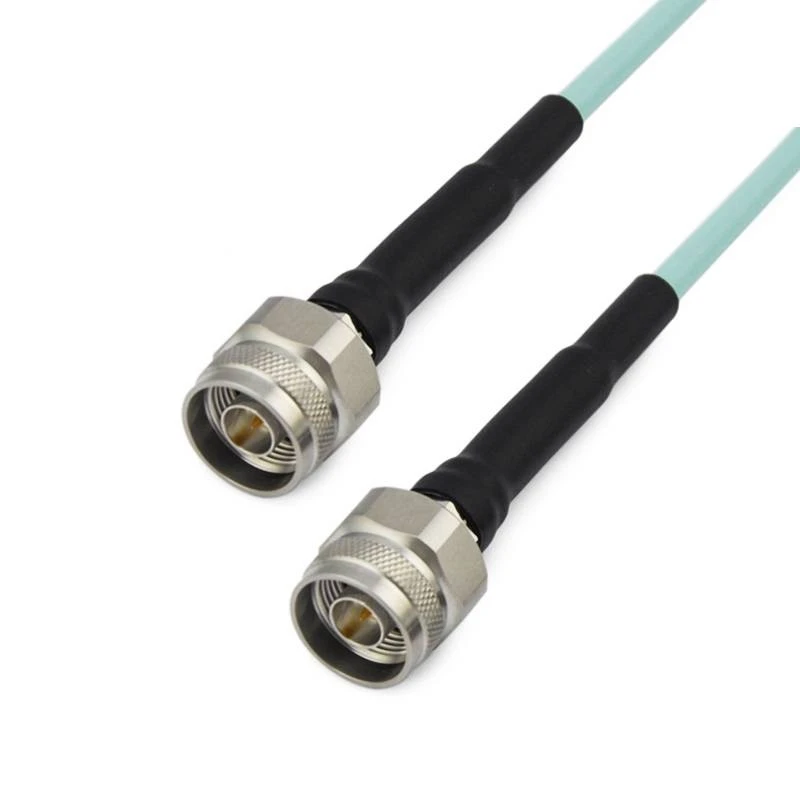

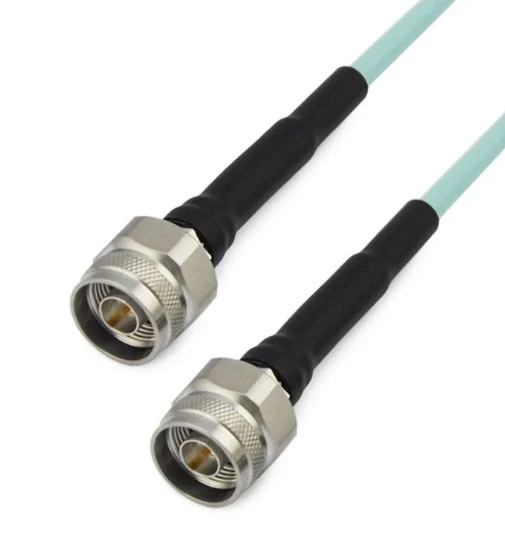

Fra 3- nmnm-xxx |
N fear |
N fear |
Dc -18 GHz |
1.25 |
|
|

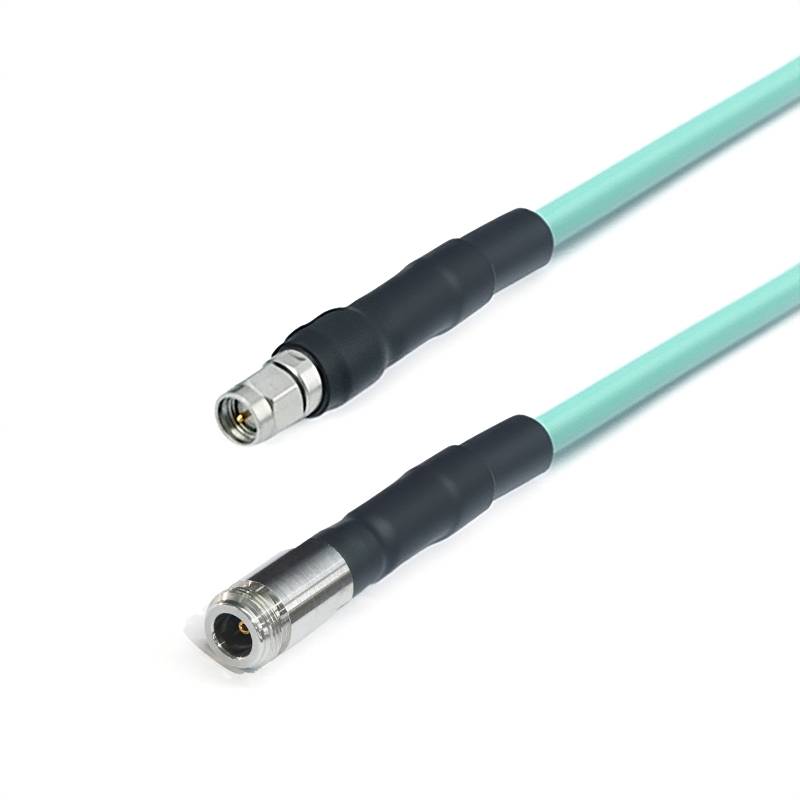

Fra 3- nfsm-xxx |
N baineann |
Fireann SMA |
Dc -18 GHz |
1.25 |
|
|
Fra 3- nmsmm-xxx |
N fear |
Fireann SMA |
Dc -18 GHz |
1.25 |
|
|
Fra 3- SMMMM-XXX |
Fireann SMA |
Fireann SMA |
Dc -18 GHz |
1.25 |
|
|

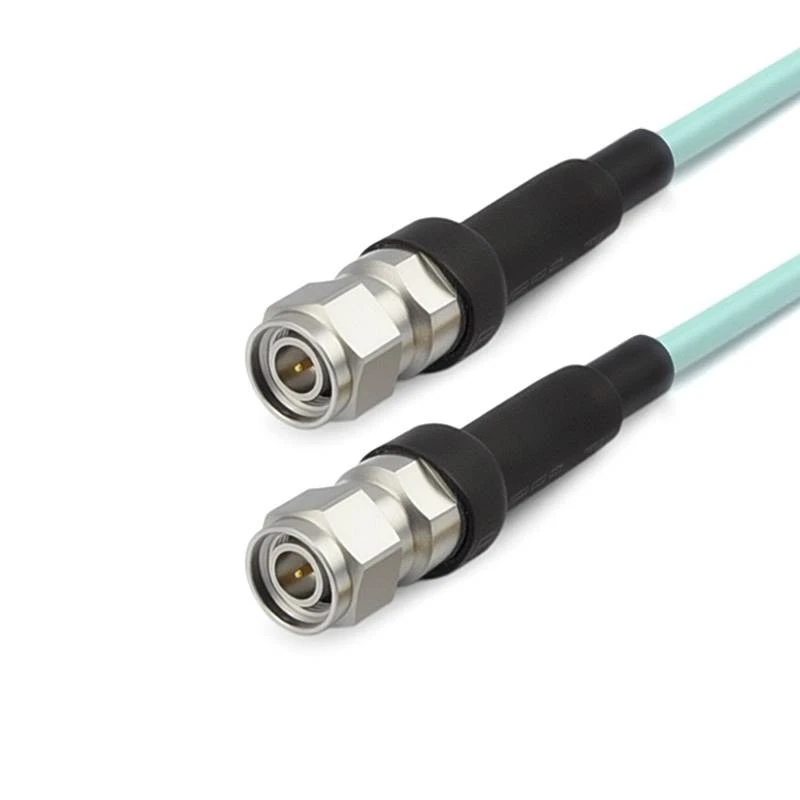

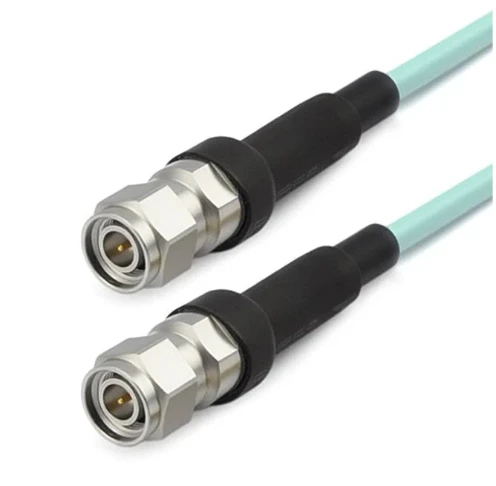

Fra 3- tncmtncm-xxx |
Fireann TNC |
Fireann TNC |
Dc -18 GHz |
1.30 |
Clibeanna Te: Sraith chobhsaí Céim Chaillteanais Íseal, Stáit Aontaithe Mheiriceá Céim Íseal Caillteanas Monaróirí Sraith Cobhsaí, Soláthraithe, Monarcha
Glaoigh Linn
B’fhéidir gur mhaith leat freisin
