Gach faoi chónaisc SMA



Is cónascaire comhaiseach RF é an cónascaire SMA a úsáidtear go forleathan, a bhfuil cáil air as a ardfheidhmíocht agus a solúbthacht . Forbraíodh é ag Bendix Scintilla sna 1950í, agus seasann an t-ainm “SMA” le haghaidh leagan fo-fho-ailtíochta A . Tá a dhearadh i ndearadh chun go n-oibreodh sé go héifeachtúil i dtimpeallachtaí ard-fhréamh, dá bhrí sin ag imirt ról créachta i Ról Cruachanachta i dTionscal RF RF R RF RF RF RF RF RF a imirt, is é sin le rá i Ról Cruachanachta i dTimpeallacht Éagsúlachta i Ról Crua sa Ról Ithréitigh i Ról Itheach i Ról RF i dTimpeallacht Éifeachtach Comharthaí .



{1. Príomhghnéithe de chónaisc SMA

Méid: Tá struchtúr dlúth ag cónaisc SMA le trastomhas seachtrach seoltóra de 0 . 141 orlach, rud a fhágann go bhfuil siad oiriúnach d'iarratais le spás teoranta.

Raon minicíochta: Is iondúil go bhfeidhmíonn siad suas le 18 GHz, cé gur féidir le roinnt leaganacha ardfheidhmíochta teacht ar 26 . 5 GHz nó níos airde fós.

Impedance: Is é an chuid is mó de na cónaisc SMA ná 50 óm, arb é an chumraíocht chaighdeánach é do chórais RF agus micreathonn .

Meicníocht Cúplála: Glacann sé le dearadh cúplála snáithithe le 1/4 orlach, 36 snáitheanna in aghaidh an orlach UNC, ag cinntiú nasc daingean agus cobhsaí le friotaíocht chreathadh láidir .

Ábhair SMA agus Próisis Cóireála Dromchla

Is iondúil go ndéantar an bhlaosc as cruach práis agus dhosmálta, agus is féidir é a phlátáil (mar shampla nicil, ór) chun friotaíocht agus seoltacht creimthe a fheabhsú .

Féadfaidh seoltóir an ionaid copar, práis, nó copar beryllium a bheith ann, le dromchla plátáilte órga chun an tarchur comhartha is fearr a bhaint amach .

Cóimheas Tonn Seasaimh Voltais (VSWR): Tá VSWR íseal ag cónaisc SMA ardcháilíochta (de ghnáth faoi bhun 1 . 2: 1 faoi bhun 12 GHz), rud a chiallaíonn go bhfuil tarchur comhartha éifeachtach le machnamh íosta.



{2. Cineálacha de chónaisc SMA

Tagann cónaisc SMA i bhfoirmíochtaí éagsúla chun freastal ar iarratais éagsúla:

De réir cineálacha calafoirt, is féidir iad a roinnt ina: calafort calafoirt SMA, SMA mear-nasctha, agus SMA polaraíocht a aisiompú .

De réir stíleanna struchtúracha, is féidir iad a roinnt ina gcineálacha díreacha agus uillinneacha ar dheis . Úsáidtear cónaisc dhíreacha le haghaidh naisc sraithe, agus tá na cineálacha uillinneacha ceart oiriúnach do spásanna diana . Is féidir leis an 90- Dearadh lúbthachta spás a shábháil nó teannas cábla a laghdú .

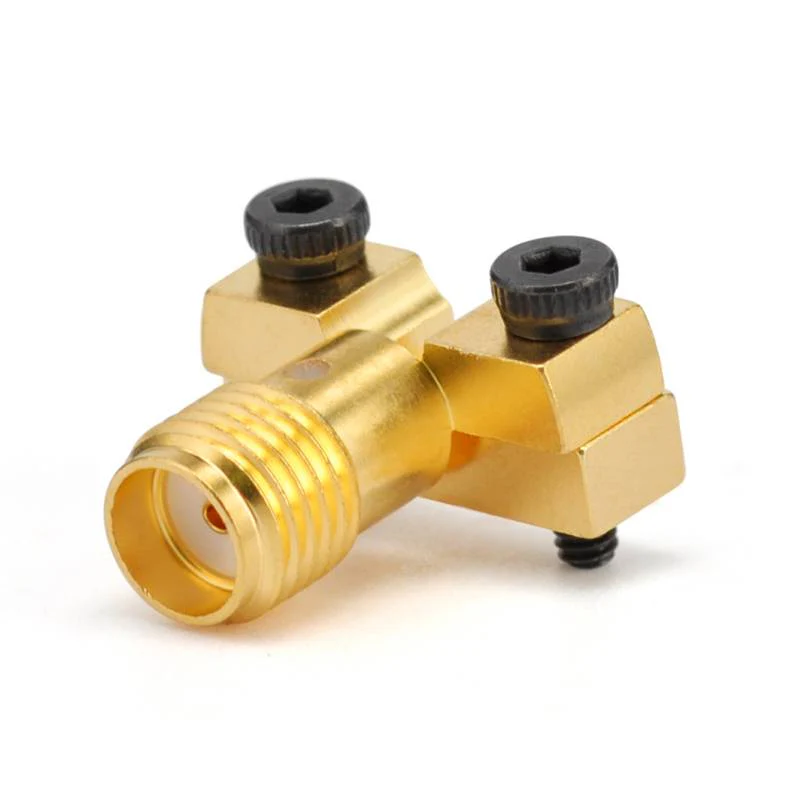

De réir modhanna suiteála, is féidir iad a roinnt i gcineálacha rialta agus painéil-mount {. Tá cónaisc mount-mount deartha le haghaidh suiteála ar phainéil nó ar imfháluithe, le cineálacha éagsúla mar 2- flanges poll, {4- flanges poll, agus flanges bhabhta .



{3. Úsáidí coitianta SMA

Sa réimse teileachumarsáide, úsáidtear cónascairí SMA go forleathan i stáisiúin bonn fón póca, i gcórais satailíte, agus i dtrealamh cumarsáide gan sreang .

I dtrealamh tástála, úsáidtear iad i bhfeistí tástála mar oscilloscopes, anailíseoirí líonra, agus gineadóirí comhartha .

I gcórais antenna, is minic a úsáidtear cónaisc SMA chun aeróga a nascadh i gcórais gan sreang .

I gciorcaid RF, tá siad le fáil i go leor feistí RF ar nós aimplitheoirí, scagairí, agus meascthóirí .

Nótaí



{4. Cumas láimhseála cumhachta:

Cé go bhfuil cónaisc SMA oiriúnach do chórais RF ísealchumhachta agus meánchumhachta, b'fhéidir nach mbeidh siad oiriúnach d'iarratais ardchumhachta . le haghaidh cásanna cumhachta níos airde, d'fhéadfadh cónascairí eile amhail cineál N nó 7/16- a bheith níos oiriúnaí .

Marthanacht mheicniúil: I gcomparáid le roinnt cónascairí níos mó, tá cónaisc SMA sách leochaileach, go háirithe i dtéarmaí ailíniú bioráin agus strus meicniúil in éineacht leis . Dá bhrí sin, ba cheart cúram breise a ghlacadh le linn láimhseála agus suiteála .



Comhoiriúnacht: Agus cónaisc SMA á roghnú agat, cinntigh go bhfuil na cónaisc fireann agus baineann ag teacht le méid an tsnáithe agus le bacainní chun nasc maith a chinntiú . Is féidir iad a idirnascadh le 2 . calafoirt 92mm agus 3.5mm.
