Conas Tionól Cábla RF a roghnú
Fág nóta

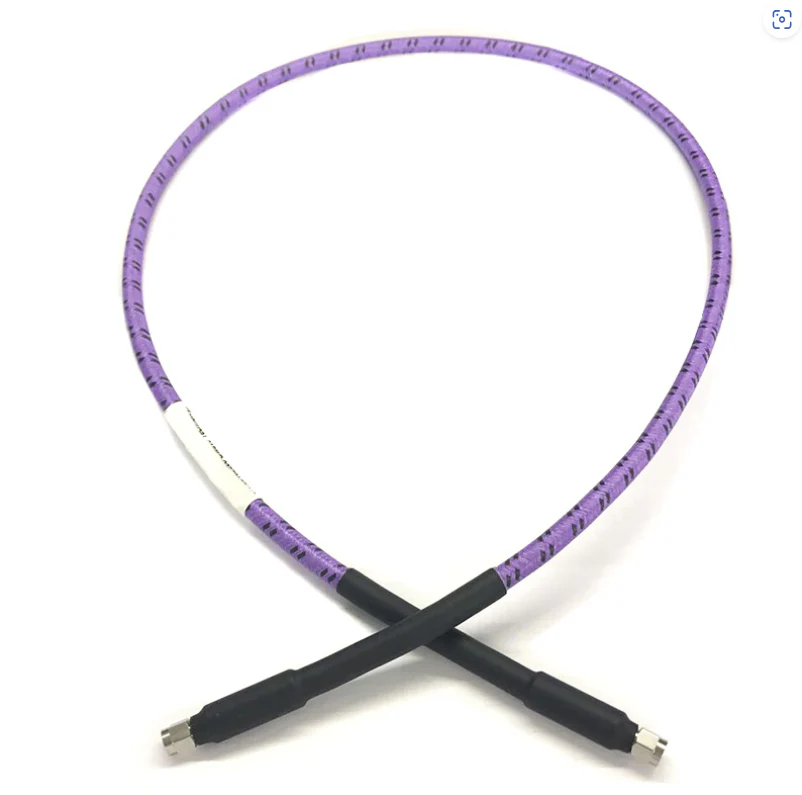

Tá sé ríthábhachtach an cóimeáil cheart cábla RF a roghnú chun tarchur comhartha iontaofa a chinntiú i réimsí amhail teileachumarsáid, radar, tástáil agus tomhas, aeraspáis, agus córais thionsclaíocha . Éilíonn an próiseas roghnóireachta feidhmíocht leictreach a chothromú, tréithe meicniúla, frithsheasmhacht in aghaidh comhshaoil, agus ceanglais shonracha a dhéanamh . Seo a leanas treoir.
{1. Riachtanais agus cásanna iarratais a shoiléiriú
Tástáil agus tomhas.
Suiteáil seasta: Cobhsaíocht fhadtéarmach agus riachtanais cothabhála íseal .
Timpeallachtaí crua.
Córais ardghluaiseachta: Solúbthacht agus marthanacht i stáit atá ag gluaiseacht (e . g ., drones, robots, feistí iniompartha) .
{2. Measúnú a dhéanamh ar phríomhpharaiméadair feidhmíochta leictreachais
raon minicíochta .
Tá minicíocht oibriúcháin uasta ag cáblaí RF, a mhéadaíonn caillteanas comhartha (tanúchán) go géar . Cinntigh go gclúdaíonn minicíocht rátáilte an chábla raon oibriúcháin do chórais:
Minicíocht íseal (níos lú ná nó cothrom le 6 GHz): RG 58, RG316 (coiteann i leictreonaic tomhaltóra) .
Minicíocht mheánmhéide (6–26 GHz): {.086, .141 cáblaí leath-flexible agus leath-rigid .
Minicíocht ard (26–40 GHz): Aimplitiúid caillteanais ultra-íseal agus cáblaí comhaiseach céimnithe (E . G ., le haghaidh cumarsáide satailíte, radar) .
Minicíocht Ultra-ard (40–110 GHz): Aimplitiúid Caillteanais Ultra-íseal agus cáblaí comhaiseach céimnithe (córais tonn-tonn milliméadair) .
B {. tanú (caillteanas comhartha)
Tomhaiseann tanú (db/ft) caillteanas comhartha thar a fhad agus méaduithe le minicíocht . le haghaidh tarchur fad-achair, cuir tús áite do cháblaí íseal-chéasta .
C . Meaitseáil bacainní
Is cúis le mí -oiriúnú impedance machnamh comharthaí, éifeachtúlacht a laghdú agus cur isteach a chruthú . Meaitseáil bacainní an chábla le do chóras:
An chuid is mó de na córais RF (e . g {., míleata, teileachumarsáid, trealamh tástála): 50Ω .
Córais Teilifíse Físeáin / Cábla: 75Ω .
Seachain impedances measctha (e . g {., cábla 50Ω le nascóirí 75Ω) .
d . Cumas láimhseála cumhachta
Ní mór don chábla cumhacht an chórais (meánchumhacht agus buaicchumhacht) a sheasamh chun róthéamh nó miondealú a sheachaint . príomhfhachtóirí:
Meánchumhacht: Cumhacht Leanúnach (E . g ., 100W i mbunstáisiúin) .
Buaicchumhacht: cumhacht ghearr-chumhachta (e {. g {., leibhéal cileavata i radar) .
Deic a dhíspreagadh i dtimpeallachtaí ardteochta (e {. g ., laghdú 20% ag 60 céim) .
cobhsaíocht chéim e .
I gcórais chéim-íogaire, amhail iad siúd a bhfuil comharthaí difreálacha acu, íoslaghdaigh an sruth céim de bharr athruithe teochta nó lúbadh . Roghnaigh cáblaí le haimplitiúid cobhsaí agus tréithe céime .
{3. Measúnú a dhéanamh ar thréithe meicniúla
solúbthacht .
Solúbthacht ard: Úsáid cáblaí solúbtha do chásanna a éilíonn lúbadh go minic (e . g ., tástála tástála) .
Solúbthacht íseal: Maidir le suiteálacha seasta a bhfuil cobhsaíocht de dhíth orthu, bain úsáid as leath-ghoill (seoltóir seachtrach soladach) nó cáblaí leath-solúbtha .
B . marthanacht
RADENTE: Cinntigh gur féidir leis an gcábla an ga lúbthachta íosta a sheasamh gan díghrádú feidhmíochta .
Caith Friotaíocht: Bain úsáid as cáblaí le truaillí láidre (e {. g ., truaillí níolóin cruach dhosmálta) i dtimpeallachtaí tionsclaíocha crua .
{4. Smaoinigh ar fhriotaíocht chomhshaoil
Caithfidh an cábla feidhmiú i gceart faoina choinníollacha oibriúcháin:
Raon teochta: grád tionsclaíoch ({-40 céim go 125 céim), grád aeraspáis ({-55 céim go 165 céim), nó timpeallachtaí foircneacha . superconductors ardteochta (e {{{}}} {{{{{{{{{}}}}, is féidir le hinsint ptfe a bheith i gceist le céim}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} { ) .
Friotaíocht Taise / Rátáil IP: Éilíonn úsáid lasmuigh cáblaí / cónascairí uiscedhíonacha (E . G ., cónascairí IP67 / IP68 N-Type le O-Rings) .
Friotaíocht Cheimiceach / Friotaíocht UV: I gcás cásanna a nochtar ola, breosla, nó solas na gréine (e . g ., eitiléin-tetrafluoroethylene copolymer truaill do fhriotaíocht cheimiceach;
Creathadh / Friotaíocht Turraing: Éilíonn iarratais mhíleata / aeraspáis cáblaí le faoiseamh láidir sciath agus brú (e {. g ., ag bualadh le MIL-DTL -17 Caighdeáin) {.
{5. Roghnaigh Nascóirí Comhoiriúnacha
Ní mór do chónaisc an comhéadan cábla agus trealaimh a mheaitseáil, le caillteanas isteach íseal agus nasc iontaofa:
Cineálacha Coiteanna: SMA (suas le 18 GHz), N-Type (suas le 18 GHz, ardchumhacht), TNC (frithsheasmhacht in aghaidh creathaidh), BNC (minicíocht íseal, nasc tapaidh), 2 . 92mm (suas le 40 GHz), 1.85mm (suas le 67 GHz).
Gnéithe: Roghnaigh Crimp, Saolr, nó Comhbhrúnna Comhbhrúite bunaithe ar riachtanais suiteála . i dtimpeallachtaí crua, roghnaigh cónaisc cruach dhosmálta thar cinn phráis .
Inscne agus polaraíocht: Cinntigh go bhfuil foircinn fhir / baineann ag teacht leis an trealamh (e . g ., fireann SMA go bean de chineál) .
{6. Costas cothromaíochta agus iontaofacht
Tá cáblaí ardfheidhmíochta (e . g {., seoltóirí plátáilte airgid, PTFE foamed / PTFE íseal-dlúis) níos costasaí ach tá caillteanas níos ísle agus saolré níos faide (oiriúnach do chórais chriticiúla) .
Roghanna eacnamaíocha (e . g {., tá cruach cófraí airgid, braid copair stánaithe, truaill pvc) oiriúnach le haghaidh úsáidí ísealmhinicíochta, neamh-chriticiúla (e {. G {.}, leictreonaic tomhaltóra) .
Le haghaidh feidhmchlár atá criticiúil ó thaobh sábháilteachta de (e . g {., trealamh leighis, eitlíocht), tabhair tús áite do iontaofacht thar chostas .
Achoimre ar phríomhchéimeanna
An cás iarratais a shoiléiriú (raon minicíochta seasta / soghluaiste, laistigh / lasmuigh) .
Meaitseáil sonraíochtaí leictreacha (bacainní, cumhacht, tanú) .
Roghnaigh airíonna meicniúla cuí (solúbthacht, méid, marthanacht) .
Cinntigh friotaíocht chomhshaoil (teocht, taise, ceimiceáin) .
Roghnaigh cónascairí comhoiriúnacha .
Feidhmíocht cothromaíochta, costas, agus iontaofacht .
Trí na céimeanna seo a leanúint, is féidir leat cóimeáil cábla RF a roghnú a uasmhéadaíonn sláine agus fad saoil do do riachtanais shonracha .
