{2- Bealach Roinnteoirí Cumhachta
{2- Bealach Is iad na deighilteoirí cumhachta feistí raidió - minicíocht agus micreathonn ar féidir leo an chumhacht ionchuir a dháileadh go cothrom nó í a leithdháileadh ar dhá chalafort aschuir de réir cóimheas sonrach. Tá ról ríthábhachtach acu i go leor réimsí amhail cumarsáid, radar, agus tástáil agus tomhas.
Cur síos
Tabhairt isteach táirge
{2- Bealach Is iad na deighilteoirí cumhachta feistí raidió - minicíocht agus micreathonn ar féidir leo an chumhacht ionchuir a dháileadh go cothrom nó í a leithdháileadh ar dhá chalafort aschuir de réir cóimheas sonrach. Tá ról ríthábhachtach acu i go leor réimsí amhail cumarsáid, radar, agus tástáil agus tomhas. Is féidir leis an raon minicíochta a chlúdach ó DC go 67GHz, le roghanna il -bhandaleithead ar fáil.
Gnéithe Struchtúr Táirgí
Is as cóimhiotal alúmanaim den chuid is mó a dhéantar deighilteoirí cumhachta, agus úsáideann roinnt táirgí ardmhinicíochta práis. Trí phróiseáil bhreá, tá neart agus cobhsaíocht mheicniúil den scoth aige. Féadann sé cur i gcoinne chreathadh agus tionchair agus dul in oiriúint do thimpeallachtaí géara oibre. Tá na modhanna cóireála dromchla den bhlaosc cóimhiotail alúmanaim éagsúil, lena n -áirítear péintéireacht dhubh agus cóireáil ocsaídiúcháin. Ní hamháin go gcuireann na cóireálacha seo leis an bhfeidhmíocht fhrith -chreimthe ach go bhfeabhsaíonn siad freisin cumas diomailt teasa an táirge, ag cinntiú go bhfuil diomailt teasa éifeachtach le linn oibriú ardchumhachta agus feidhmíocht chobhsaí a choinneáil.
De réir minicíochtaí agus cásanna éagsúla iarratais, tá éagsúlacht cineálacha cónascaire feistithe, mar shampla SMA, N, TNC, 2.92mm, 2.4mm, 1.85mm, etc. Tá tréithe caillteanais ionsáite íseal agus caillteanas ardfhillte ag na cónaisc seo, ar féidir leo nasc iontaofa a bhaint amach le gléasanna eile agus a chinntíonn tarchur comhartha éifeachtach.
Iarratas táirgí
Úsáidtear é chun dáileadh cumhachta a dháileadh i tharchuradóirí radair, rud a chuireann ar chumas il -mhodúil tarchuir oibriú le chéile. Feabhsaíonn sé seo raon braite agus cruinneas an radair. Ag an am céanna, próiseálann sé na comharthaí macalla i nglacadóirí radair
Ceisteanna Coitianta Soláthair
Cineál táirge
|
SMA 2- Bealach de roinnteoirí cumhachta |
||||
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|
Gpd -2-5 m 010- e |
SMA Mná |
5MHz ~ 1GHz |
1.30 |
18 |
|
Iarmhéid Céim (Céim) |
Cumhacht, uas -ionchur (vata) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 3 chéim |
1 |
±0.3 |
Cóimhiotal alúmanaim |
Péint dubh |
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|
Gpd -2-005060- e |
SMA Mná |
500MHz ~ 6GHz |
1.40 |
18 |
|
Iarmhéid Céim (Céim) |
Power, Max Ionchur (Watts) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 2 chéim |
30 |
±0.2 |
Cóimhiotal alúmanaim |
Ocsaídiú |
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|
Gpd -2-011017- e |
SMA Mná |
1.1GHz ~ 1.7GHz |
1.20 |
20 |
|
Iarmhéid Céim (Céim) |
Cumhacht, uas -ionchur (vata) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 2 chéim |
30 |
±0.2 |
Cóimhiotal alúmanaim |
Ocsaídiú |
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|
Gpd -2-005080- e |
SMA Mná |
{0. 5GHz ~ 8GHz |
1.40 |
18 |
|
Iarmhéid Céim (Céim) |
Power, Max Ionchur (Watts) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 3 chéim |
20 |
±0.2 |
Cóimhiotal alúmanaim |
Péint dubh |
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|
Gpd -2-020080- e |
SMA Mná |
2GHz ~ 8GHz |
1.25 |
20 |
|
Iarmhéid Céim (Céim) |
Cumhacht, uas -ionchur (vata) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 3 chéim |
30 |
±0.2 |
Cóimhiotal alúmanaim |
Péint dubh |
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|
Gpd -2-020080- e |
SMA Mná |
2GHz ~ 8GHz |
1.25 |
20 |
|
Iarmhéid Céim (Céim) |
Power, Max Ionchur (Watts) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 3 chéim |
30 |
±0.2 |
Cóimhiotal alúmanaim |
Péint dubh |
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|

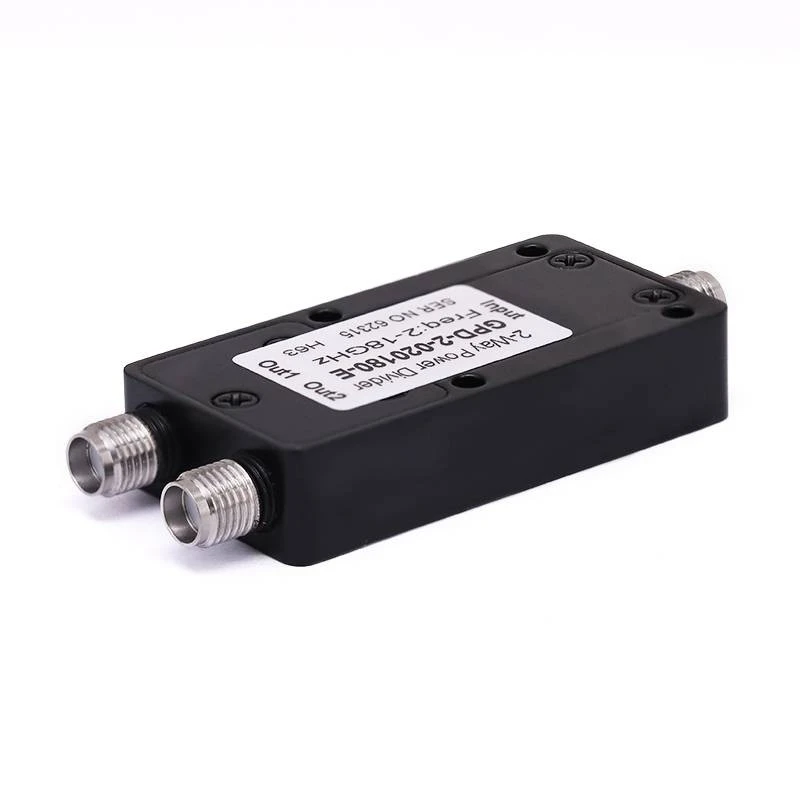

Gpd -2-020180- e |
SMA Mná |
2GHz ~ 18GHz |
1.35 |
18 |
|
Iarmhéid Céim (Céim) |
Cumhacht, uas -ionchur (vata) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± Céim 4 |
20 |
±0.3 |
Cóimhiotal alúmanaim |
Péint dubh |
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|
Gpd -2-0026 e |
SMA Mná |
DC ~ 26.5GHz |
1.50 |
10 |
|
Iarmhéid Céim (Céim) |
Cumhacht, uas -ionchur (vata) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 5 chéim |
1 |
±0.5 |
Práis |
Óir |
|
N {2- bealach deighilteoirí cumhachta |
||||
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|
Gpd -2 n -011017- e |
N baineann |
1.1GHz go 1.7GHz |
1.20 |
20 |
|
Iarmhéid Céim (Céim) |
Cumhacht, uas -ionchur (vata) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 2 chéim |
30 |
±0.2 |
Cóimhiotal alúmanaim |
Ocsaídiú |
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|
Gpd -2 n -005060- e |
N baineann |
5GHz go 6GHz |
1.20 |
20 |
|
Iarmhéid Céim (Céim) |
Cumhacht, uas -ionchur (vata) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 3 chéim |
30 |
±0.2 |
Cóimhiotal alúmanaim |
Ocsaídiú |
|
TNC 2- Bealach de roinnteoirí cumhachta |
||||
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|

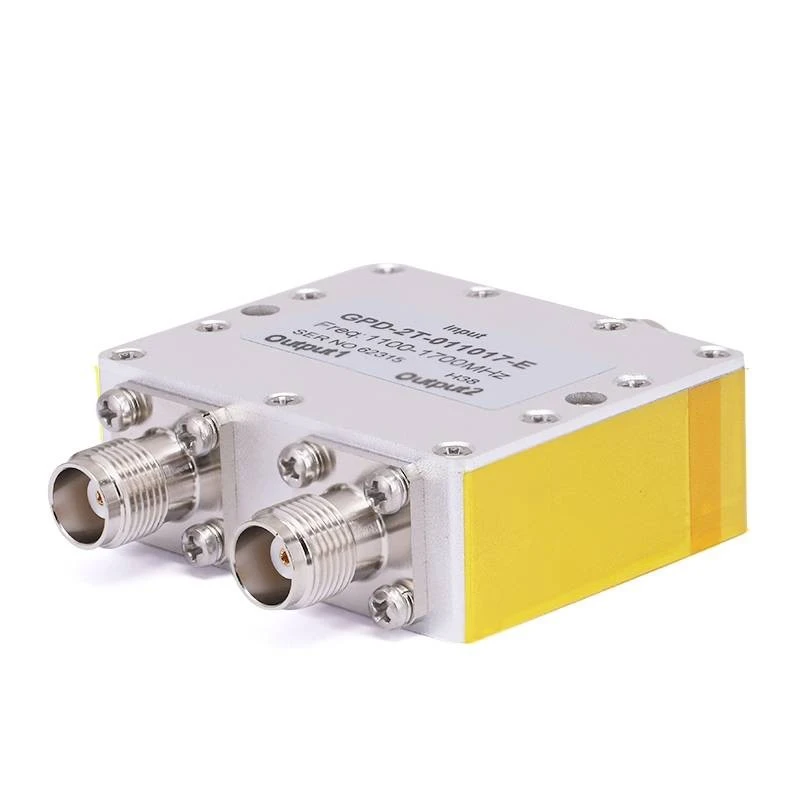

Gpd -2 t -011017- e |
TNC Mná |
1.1GHz go 1.7GHz |
1.20 |
20 |
|
Iarmhéid Céim (Céim) |
Power, Max Ionchur (Watts) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 2 chéim |
30 |
±0.2 |
Cóimhiotal alúmanaim |
Ocsaídiú |
|
2.92mm 2- Bealach de roinnteoirí cumhachta |
||||
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|
Gpd -2-040400- t |
2.92mm baineann |
4GHz go 40GHz |
1.60 |
18 |
|
Iarmhéid Céim (Céim) |
Power, Max Ionchur (Watts) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± Céim 4 |
20 |
±0.2 |
Cóimhiotal alúmanaim |
Péint dubh |
|
|
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|

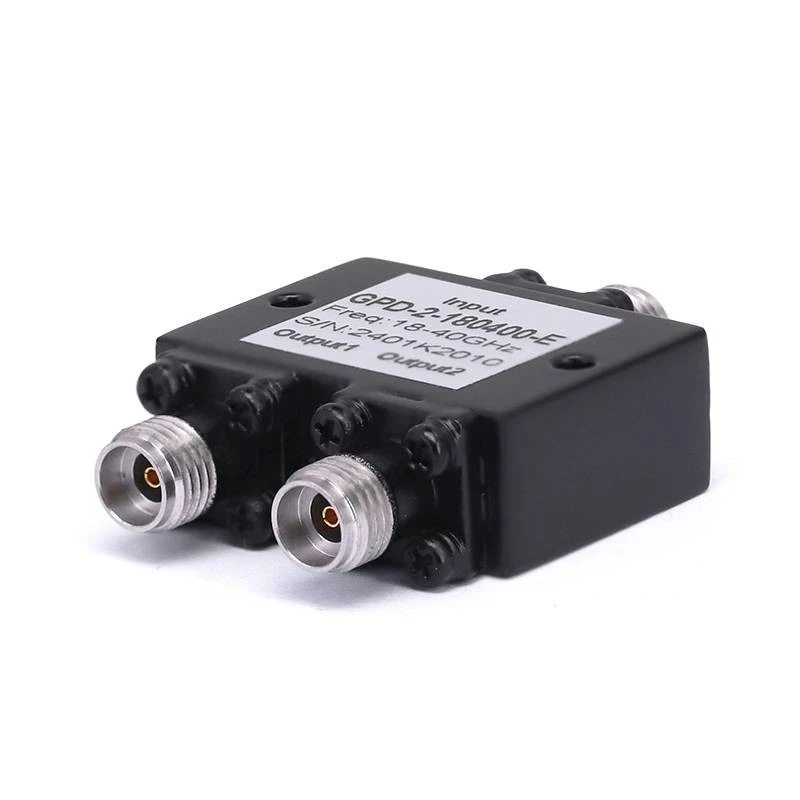

Gpd -2-180400- e |
2.92mm baineann |
18Hz go 40GHz |
1.50 |
16 |
|
Iarmhéid Céim (Céim) |
Cumhacht, uas -ionchur (vata) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 5 chéim |
20 |
±0.4 |
Cóimhiotal alúmanaim |
Péint dubh |
 |
 |
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|

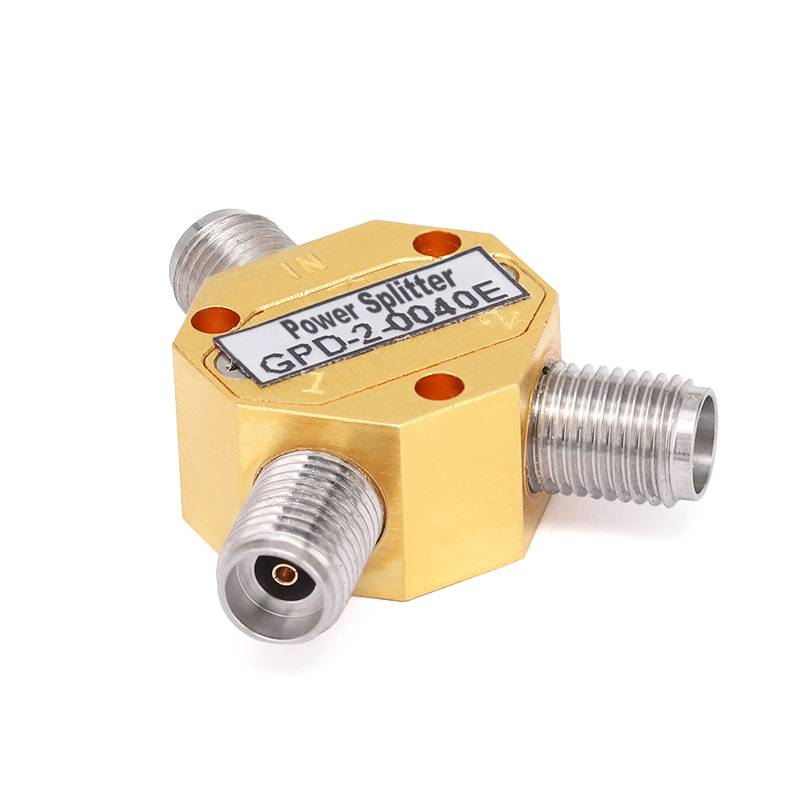

Gpd -2-0040 e |
2.92mm baineann |
DC go 40GHz |
1.50 |
10 |
|
Iarmhéid Céim (Céim) |
Cumhacht, uas -ionchur (vata) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 7 Céim |
1 |
±0.7 |
Práis |
Óir |
|
2.4mm {2- Bealach de roinnteoirí cumhachta |
||||
 |
|
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|
Gpd -2-0050 e |
2.4mm baineann |
DC go 50GHz |
1.60 |
10 |
|
Iarmhéid Céim (Céim) |
Power, Max Ionchur (Watts) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 7 Céim |
1 |
±0.7 |
Práis |
Óir |
|
1.85mm 2- Roinnteoirí cumhachta |
||||
 |
 |
|||
|
Scrúch |
Sraith cónascaire |
Minicíocht |
Ionchur VSWR |
Leithlisiú Min. (DB) |
|

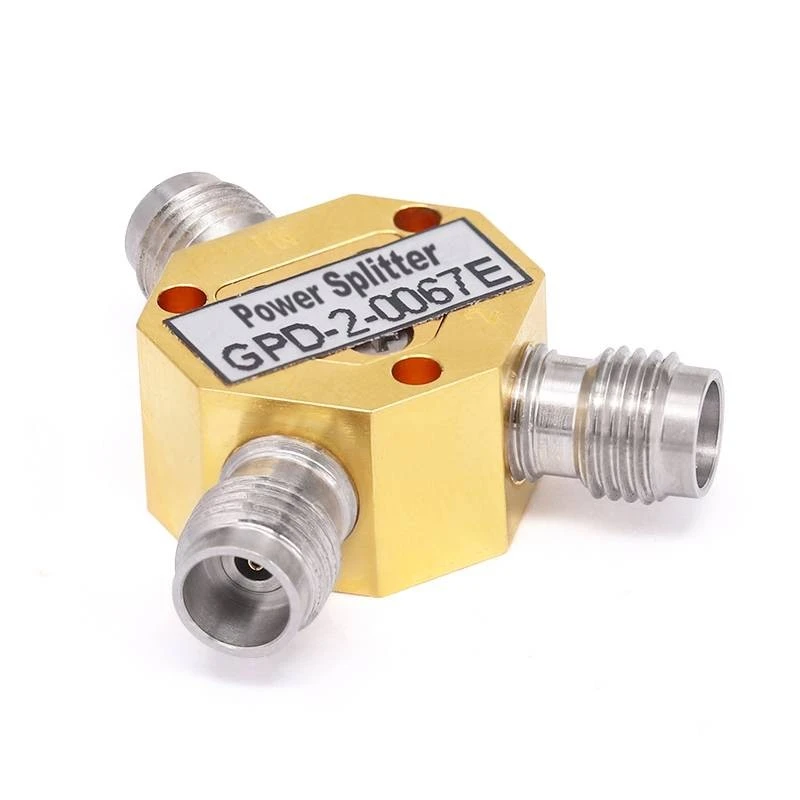

Gpd -2-0067 e |
1.85mm baineann |
DC go 67GHz |
1.80 |
10 |
|
Iarmhéid Céim (Céim) |
Power, Max Ionchur (Watts) |
Iarmhéid aimplitiúid (DB) |
Ábhar coirp |
Corp plating |
|
± 8 céim |
1 |
±0.8 |
Práis |
Óir |
