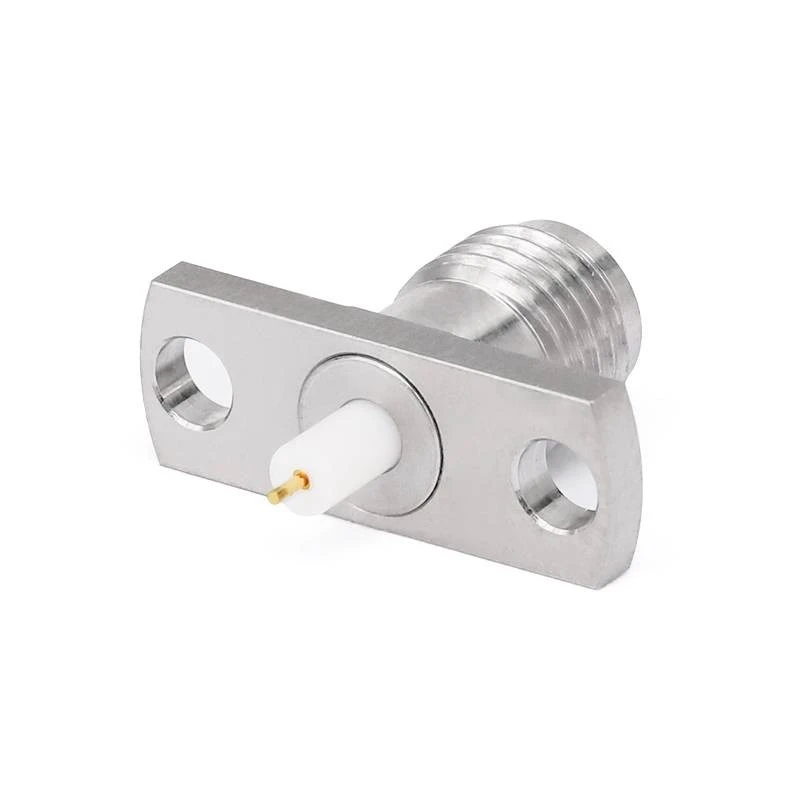

Cónascairí in -athsholáthair allamuigh
RF Is comhpháirteanna ríthábhachtacha de chórais RF iad cónaisc chomhaiseach in -athsholáthair RF. Tá siad deartha go sonrach le haghaidh suiteáil agus athsholáthar ar an láthair. Níl aon ghá le sádráil; Is féidir iad a shocrú le scriúnna, a shimplíonn an próiseas cothabhála. Fiú amháin i gcoinníollacha géara, is féidir leis na cónaisc seo sláine comhartha a choinneáil thar cuimse.
Cur síos
Tabhairt isteach táirge
RF Is comhpháirteanna ríthábhachtacha de chórais RF iad cónaisc chomhaiseach in -athsholáthair RF. Tá siad deartha go sonrach le haghaidh suiteáil agus athsholáthar ar an láthair. Níl aon ghá le sádráil; Is féidir iad a shocrú le scriúnna, a shimplíonn an próiseas cothabhála. Fiú amháin i gcoinníollacha géara, is féidir leis na cónaisc seo sláine comhartha a choinneáil thar cuimse. I gciorcaid RF, cuireann siad ar a gcumas athsholáthar tapa a dhéanamh ar chomhpháirteanna damáistithe. Cinntíonn a bhfeidhmíocht iontaofa tarchur cobhsaí comharthaí RF, le caillteanas íseal comhartha agus cur isteach íosta. Is furasta an dearadh seo a oibriú, ag laghdú castacht na suiteála.
Tríd is tríd, cuireann cónascairí athsholáthair athsholáthair RF le solúbthacht agus iontaofacht an chórais agus laghdaítear costais chothabhála fadtéarmacha. I measc na gcineálacha calafoirt cónascaire tá roghanna éagsúla ar nós SMA, 2.92mm, 2.4mm, 1.85mm, 1. 0 mm, GPO (SMP), etc., agus clúdaíonn an raon minicíochta ó DC go 110GHz.
Stíl an Chomhlachta Táirge

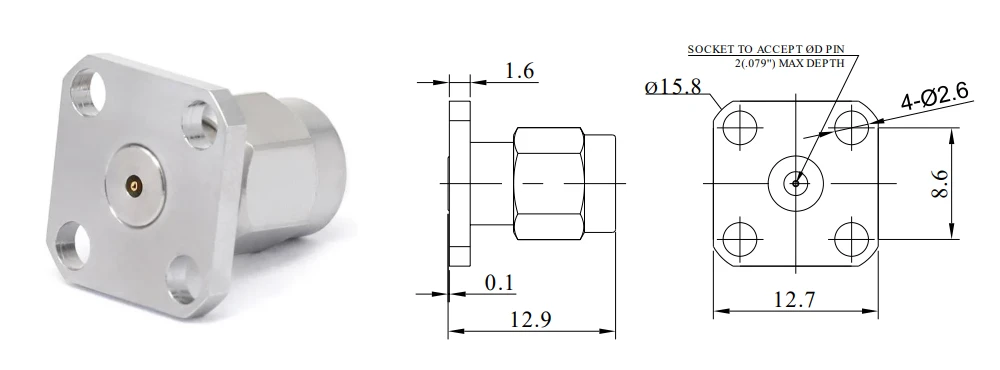

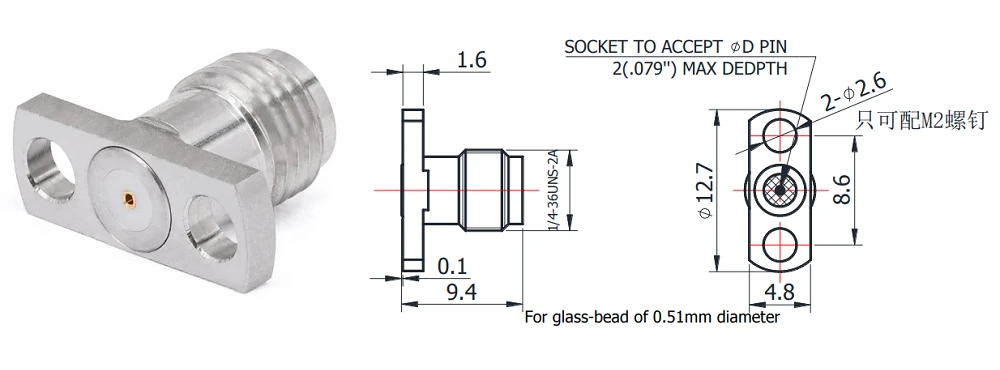

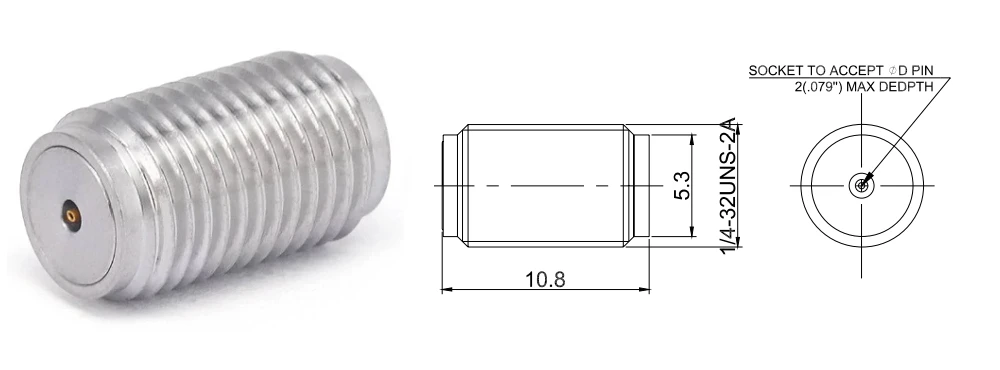

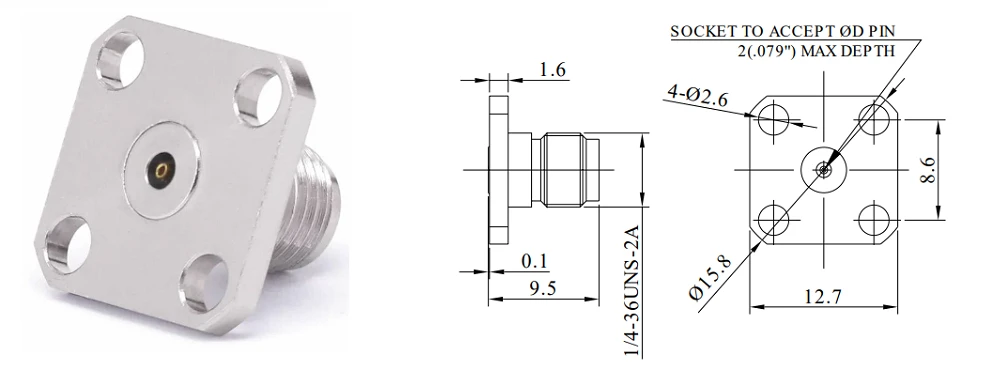

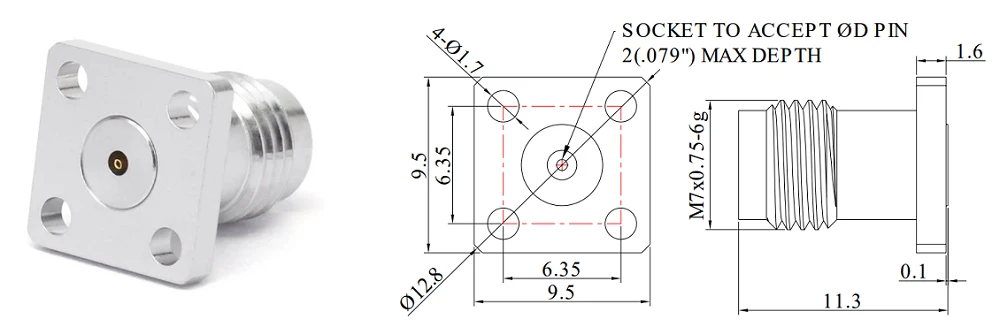

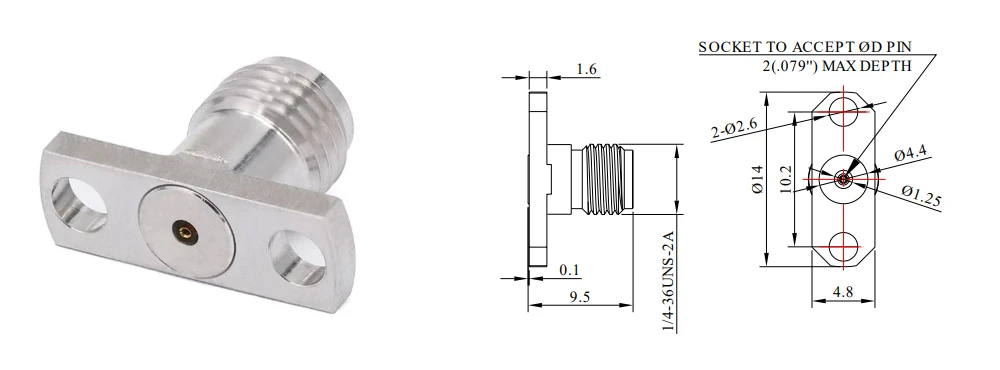

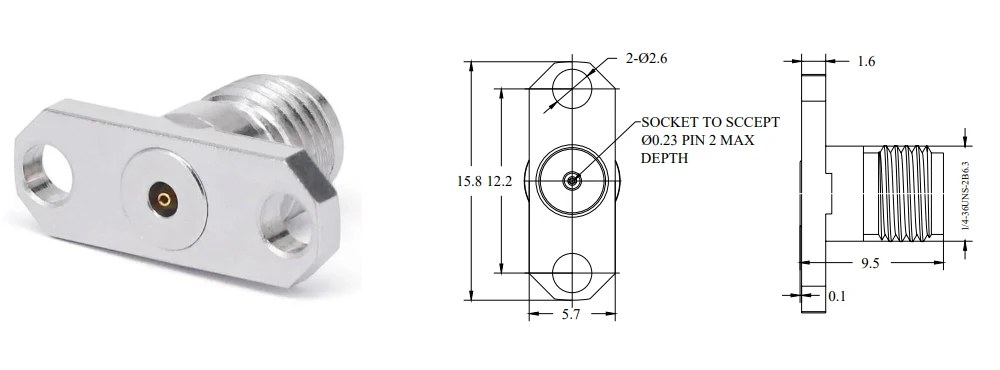

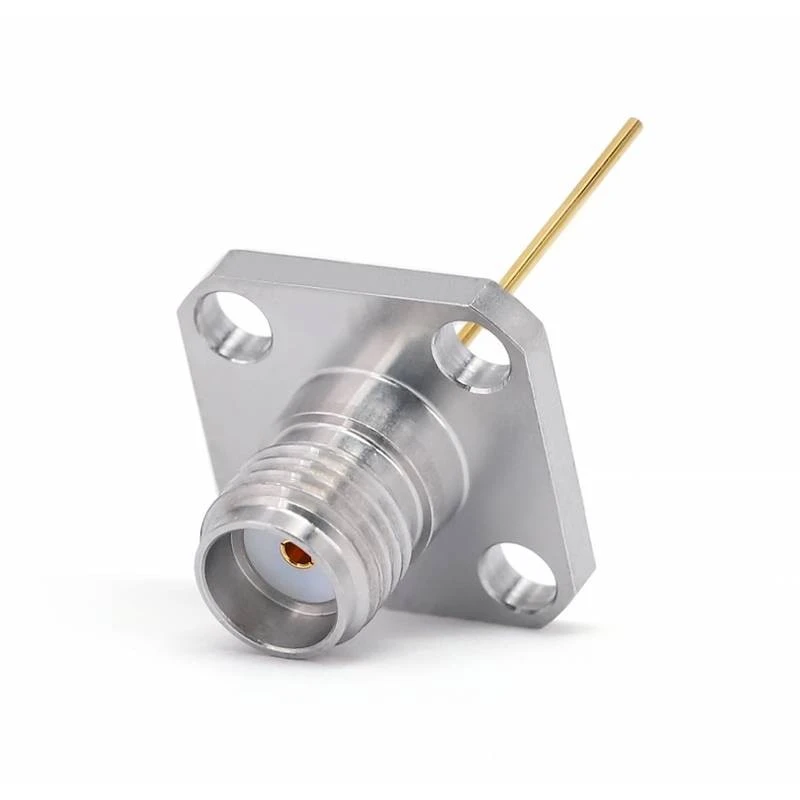

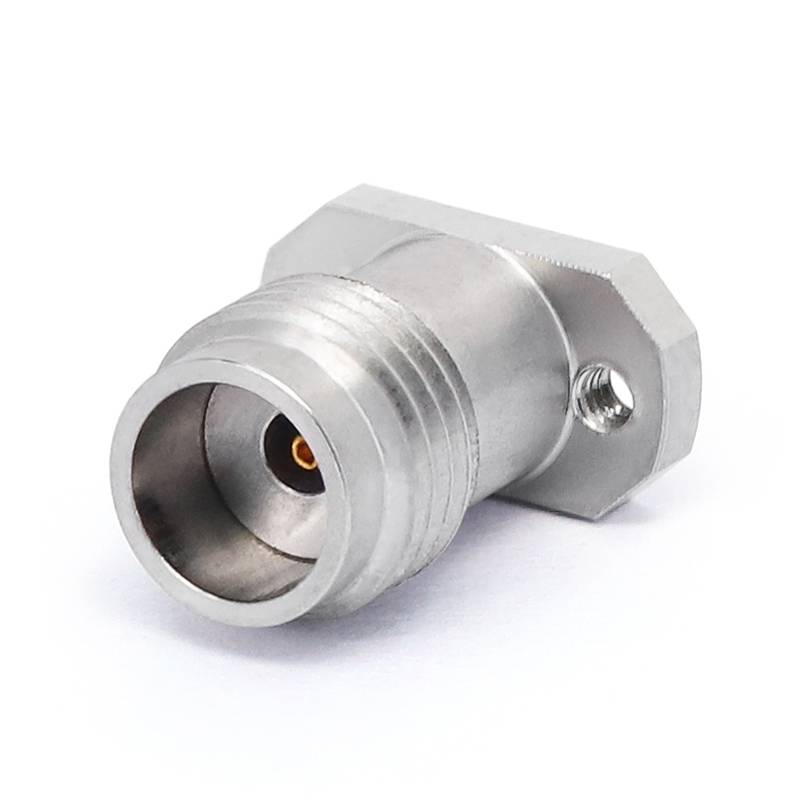

Tá ceithre chineál foirmeacha coirp ag na cónaisc chomhaiseach in -athsholáthair allamuigh, mar shampla flange díreach, 4 pholl, cineál leabaithe go hiomlán snáithithe, flange 2hole. Déantar an cónascaire seo a mhonarú go beacht do thionscail RF cosúil le míleata agus spás.
Iarratas táirgí
Úsáidtear cónaisc chomhaiseach in -athsholáthair RF chun ciorcaid RF antennas, modúil RF, scagairí, feistí loingseoireachta, córais radair, srl. Ní mór do na cónaisc seo cumais fhriotaíochta aimsire agus frith-chur isteach a bheith acu chun a chinntiú go dtarlóidh siad comharthaí cobhsaí.
Ceisteanna Coitianta Soláthair
Sonraí sonraíochta táirgí
|
Cumraíocht |
|
|
Cineál cónascaire |
SMA\/2.92mm\/2.4mm\/1.85mm\/GPO |
|
Bacainní cónascaire |
50 óm |
|
Polaraíocht cónascaire |
Caighdeánach |
|
Modh mount cónascaire |
Flange díreach\/ 2 poll\/ flange 4 pholl |
|
Modh ceangaltas |
Lionsa |
|
Faisnéis faoi Ábhair |
|
|
Lár -theagmháil |
Ciúb Óir plátáilte |
|
Teagmháil sheachtrach |
Cruach dhosmálta |
|
Tathag |
Cruach dhosmálta |
|
Tréleictreach |
PEI\/PTFE |
|
Sonraí comhshaoil |
|
|
Fadteocht |
Céim {-55 go +165 Céim |
|
2011\/65\/AE (ROHS) |
Comhlíontach |
Cineál táirge
| Cónaisc in -athsholáthair allamuigh SMA |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
FR 2- SMA-KFD0151 |
DC - 26. 5GHz |
1.15 |
{0. 51mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
FR 2- SMA-KFD0138 |
DC - 26. 5GHz |
1.15 |
{0. 38mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
FR 2- SMA-KFD0151 |
DC - 26. 5GHz |
1.15 |
{0. 51mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
FR 2- SMA-KFD0138 |
DC - 26. 5GHz |
1.15 |
{0. 38mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
FR 2- SMA-KFD0130 |
DC - 26. 5GHz |
1.15 |
{0. 30mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
FR {2- SMA-KFD0230 |
DC - 26. 5GHz |
1.15 |
{0. 30mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
FR 2- SMA-KFD0251 |
DC - 26. 5GHz |
1.15 |
{0. 51mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|

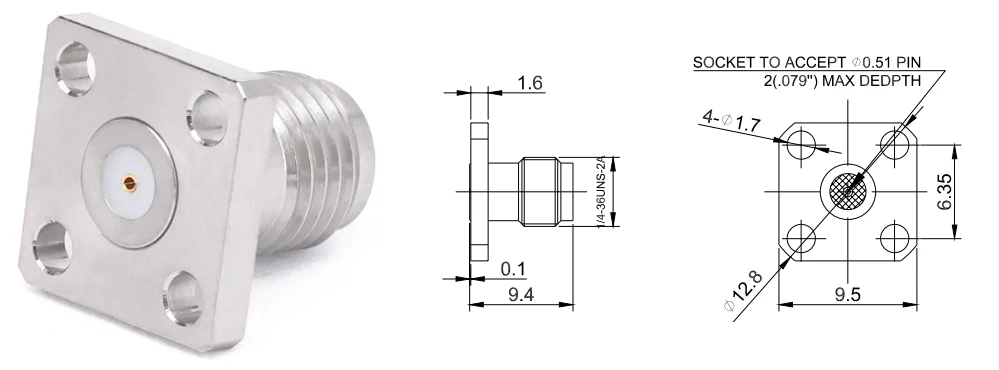

FR 2- SMA-KFD0430 |
DC - 26. 5GHz |
1.15 |
{0. 30mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
FR 2- SMA-KFD0451 |
DC - 26. 5GHz |
1.15 |
{0. 51mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
FR 2- SMA-KFD0438 |
DC - 26. 5GHz |
1.15 |
{0. 38mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
FR 2- SMA-KFD0751 |
DC - 26. 5GHz |
1.15 |
{0. 51mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
FR 2- SMA-KFD0730 |
DC - 26. 5GHz |
1.15 |
{0. 30mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
FR 2- SMA-KFD0751 |
DC - 26. 5GHz |
1.15 |
{0. 51mm |
| 2.92mm Réimse cónascairí in -athsholáthair |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kfd0130 |
Dc - 40 GHz |
1.15 |
{0. 30mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kfd0151 |
Dc - 40 GHz |
1.15 |
{0. 51mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- jfd0130 |
Dc - 40 GHz |
1.15 |
{0. 30mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kfd0451 |
Dc - 40 GHz |
1.15 |
{0. 51mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kfd0423 |
Dc - 40 GHz |
1.15 |
{0. 23mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kfd0430 |
Dc - 40 GHz |
1.15 |
{0. 30mm |
| 2.92mm Réimse cónascairí in -athsholáthair |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kfd0423 |
Dc - 40 GHz |
1.15 |
{0. 23mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kfd0523 |
Dc - 40 GHz |
1.15 |
{0. 23mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kfd0530 |
Dc - 40 GHz |
1.15 |
{0. 30mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kfd05511 |
Dc - 40 GHz |
1.15 |
{0. 51mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kfd0538 |
Dc - 40 GHz |
1.15 |
{0. 38mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kfd0730 |
Dc - 40 GHz |
1.15 |
{0. 30mm |
| 2.92mm Réimse cónascairí in -athsholáthair |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kyd0251 |
Dc - 40 GHz |
1.15 |
{0. 51mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 92- kyd0251 |
Dc - 40 GHz |
1.15 |
{0. 51mm |
| Nascóirí in -athsholáthair allamuigh 2.4mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 4- kfd0130 |
Dc - 50 GHz |
1.15 |
{0. 30mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 4- jfd0230 |
Dc - 50 GHz |
1.15 |
{0. 30mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-2. 4- jfd0130 |
Dc - 50 GHz |
1.15 |
{0. 30mm |
| Nascóirí in -athsholáthair allamuigh 1.85mm |
|
Scrúch |
Minicíocht |
VSWR |
Cluiche biorán |
|
Fr 2-1. 85- kfd0230 |
Dc - 67 GHz |
1.25 |
{0. 30mm |
