Cónaisc PCB
RF PCB Connectors, which is the abbreviation of "Radio Frequency Printed Circuit Board Connectors", are professional electrical components. They are designed to achieve a reliable connection between coaxial cables and printed circuit boards (PCBs). These connectors play a crucial role in high-frequency signal transmission, ensuring the smooth flow of data in a wide range of application cásanna .
Cur síos
Tabhairt isteach táirge
RF PCB Connectors, which is the abbreviation of "Radio Frequency Printed Circuit Board Connectors", are professional electrical components. They are designed to achieve a reliable connection between coaxial cables and printed circuit boards (PCBs). These connectors play a crucial role in high-frequency signal transmission, ensuring the smooth flow of data in a wide range of application cásanna .
Is iondúil go bhfuil cónaisc RF PCB deartha le bacainní sainiúla de 50 nó 75 óm {. Tá an meaitseáil bheacht seo thar a bheith tábhachtach mar go bhfuil sé ag teacht le bacainní na línte tarchur Ard -Minicíocht Comharthaí {. Tá roinnt samhlacha in ann oibriú ag minicíochtaí suas le 110 GHz nó fiú níos airde . Tá caillteanas ionsáite íseal iontu, rud a chiallaíonn go bhfanann neart an chomhartha réasúnta seasmhach de réir mar a théann an comhartha trí na cónaisc .
Stíl an Chomhlachta Táirge
Tá réimse leathan cineálacha calafoirt ag Flexirf do chónaisc PCB . I measc na gcinn a úsáidtear go coitianta tá SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP, agus SSMP . Is féidir linn an cónascaire cuí a roghnú bunaithe ar an minicíocht oibriúcháin agus ar an scéal suiteála.
Tagann siad i stíleanna éagsúla gléasta, lena n -áirítear trí gléasadh poll, gléasadh dromchla, agus gléasadh imeall . Ceadaíonn sé seo do chomhtháthú éasca i leagan amach PCB éagsúil . Mar shampla, is minic a bhíonn na comhcheangail PCB RF ar fáil go díreach} i bhfleascáin leictreonacha i gcás ina bhfuil spás teoranta, mar is féidir leo a bheith á shaoradh go díreach ar dhromchla an phC}}}}}}}}}}}}}}}}}}}}}}}}} i bhfleascáin leictreonacha}}} i bhfleascáin leictreonacha}}.
Iarratas táirgí
RF PCB Connectors are extensively used in mobile base stations, where they ensure the efcient transmission of high - frequency signals between the antenna and the PCB. In medical equipment such as MRI (Magnetic Resonance Imaging) machines and wireless patient monitoring devices, RF PCB Connectors are used to transmit high - frequency signals accurately. In the automotive industry, RF PCB Úsáidtear cónaisc in iarratais ar nós córais radair na ngluaisteán le haghaidh feidhmeanna ar nós rialú cúrsála oiriúnaitheach .
Ceisteanna Coitianta Soláthair
Sonraí sonraíochta táirgí
|
Cumraíocht |
|
|
Cineál cónascaire |
SMA/2.92mm/2.4mm/1.85mm/GPO |
|
Bacainní cónascaire |
50 óm |
|
Polaraíocht cónascaire |
Caighdeánach |
|
Modh mount cónascaire |
Flange díreach/ 2 poll/ flange 4 pholl |
|
Modh ceangaltas |
Lionsa |
|
Faisnéis faoi Ábhair |
|
|
Lár -theagmháil |
Ciúb Óir plátáilte |
|
Teagmháil sheachtrach |
Ór práis plátáilte |
|
Tathag |
Prás Óir plátáilte & cruach dhosmálta |
|
Tréleictreach |
PEI/PTFE |
|
Sonraí comhshaoil |
|
|
Fadteocht |
Céim {-55 go +165 Céim |
|
2011/65/AE (ROHS) |
Comhlíontach |

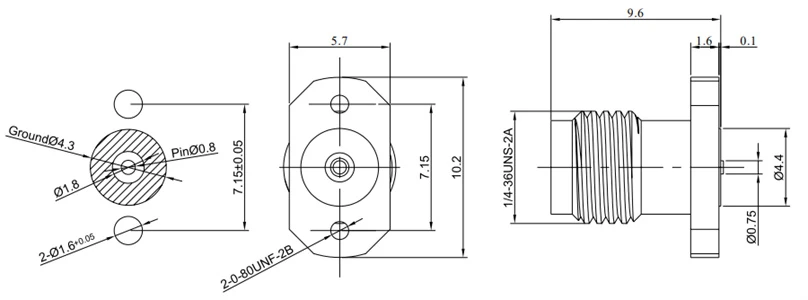

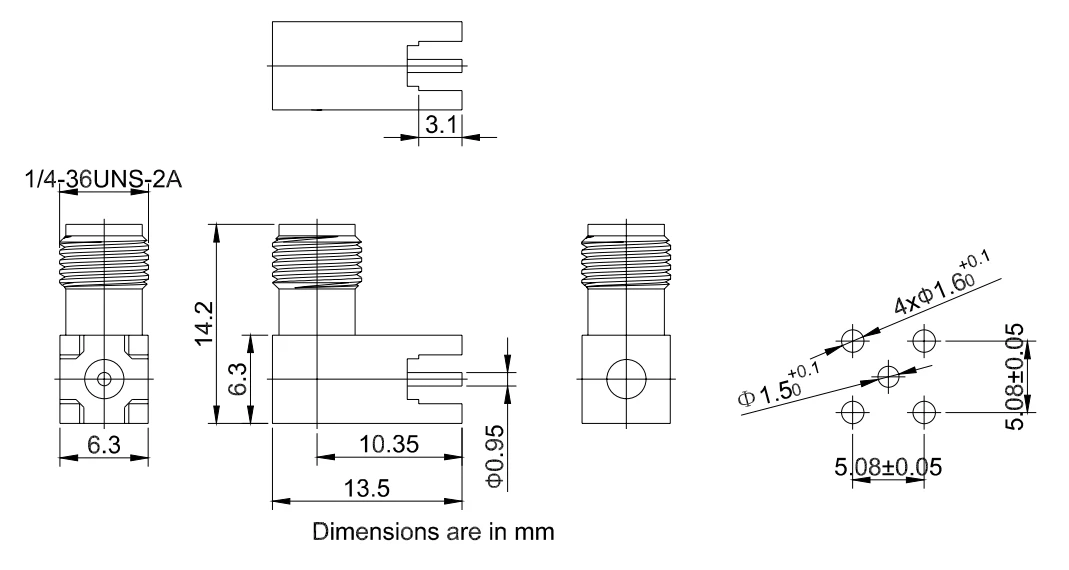

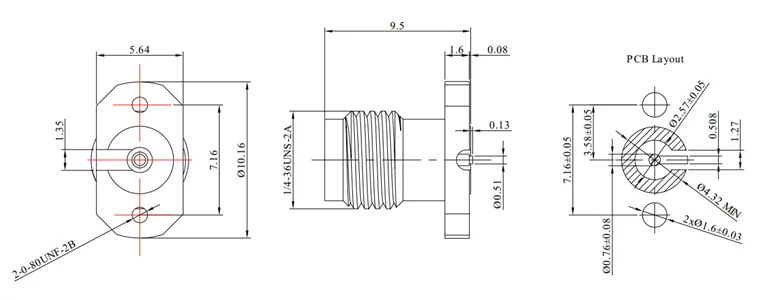

Cineál táirge

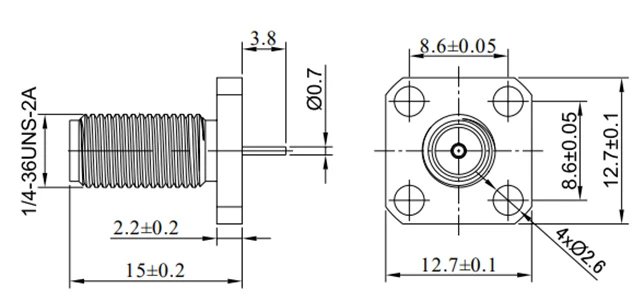

| Cónaisc SMA PCB | |||||
 |
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- SMA-KFD 216-4 |
Dc - 26.5 GHz |
1.20 |
Ceangail Scriú |
Cruach dhosmálta |
Comhartha dromchla |
|
|
|
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
FR 2- SMA-KFD216 |
Dc - 26.5 GHz |
1.20 |
Ceangail Scriú |
Cruach dhosmálta |
Comharthaí Meán & Íochtarach |
|
|
|
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- sma-khd {104-1 |
Dc - 12.4 GHz |
1.20 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|

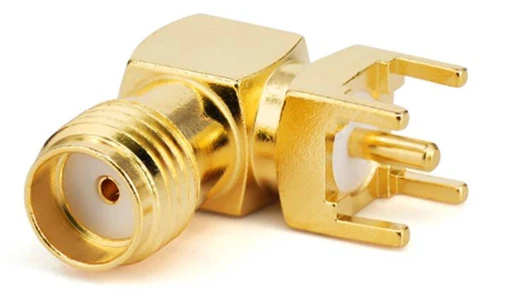

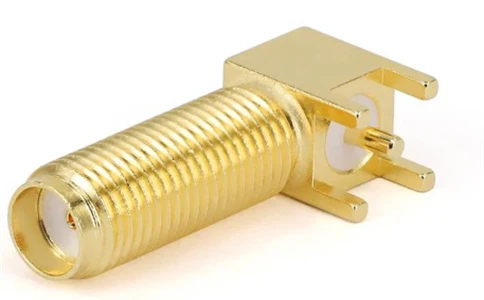

Cónaisc SMA PCB |
|||||
|
|
|
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
FR 2- SMA-KHD100 |
Dc - 18 GHz |
1.25 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|
|
|
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- sma-kwhd |
Dc - 6 GHz |
1.25 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|
Cónaisc SMA PCB |
|||||
|
|
|
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
FR 2- SMA-KWHD10 |
Dc - 6 GHz |
1.25 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|
|
|
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
FR 2- SMA-KWHD17 |
Dc - 6 GHz |
1.25 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- SMA-KWHD11 |
Dc - 6 GHz |
1.25 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|

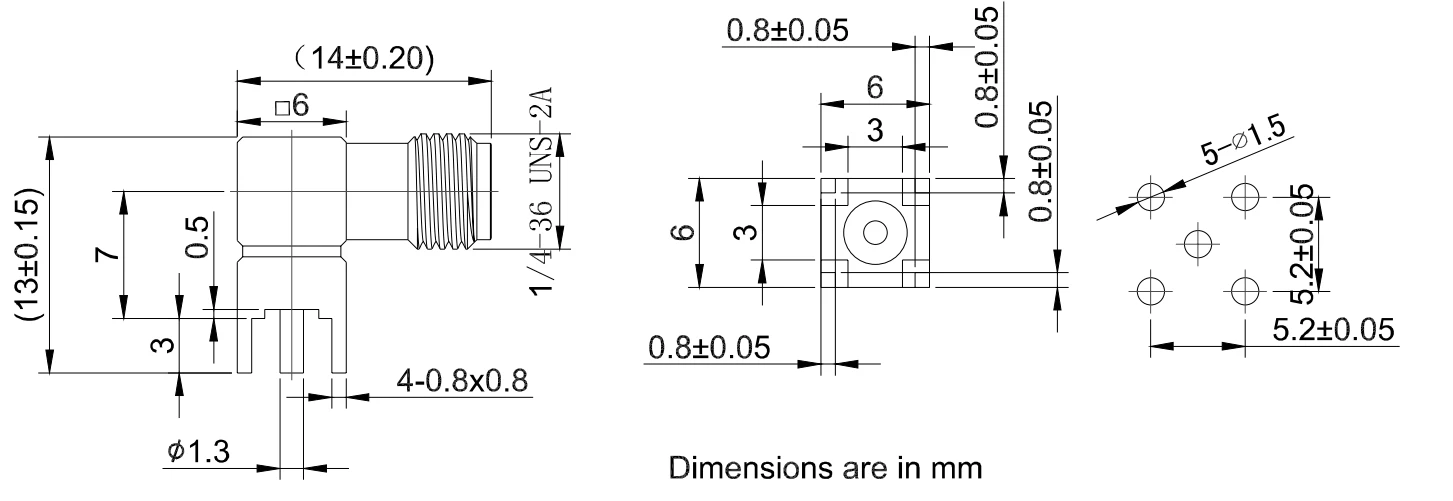

Cónaisc SMA PCB |
|||||
|
|
|
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
FR 2- SMA-KHD201A |
Dc - 6 GHz |
1.25 |
Sádráil datha chothrománach |
Ór práis plátáilte |
Na |
|
|
|
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
FR 2- SMA-KWHD17 |
Dc - 6 GHz |
1.25 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
FR 2- SMA-KYFD0101 |
Dc - 6 GHz |
1.25 |
Ceangail Scriú |
Ór práis plátáilte |
Na |
|

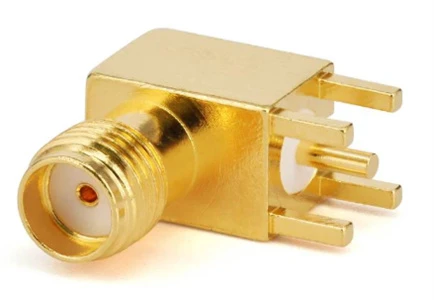

Cónaisc SMA PCB |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
FR 2- SMA-KYHD321 |
Dc - 26.5 GHz |
1.30 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- sma-khd |
Dc - 6 GHz |
1.25 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|

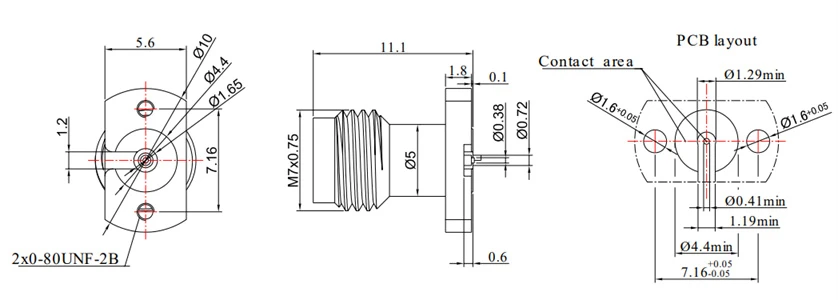

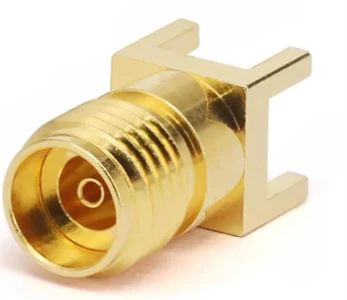

2.92mm Cónascairí PCB |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2-2.92- kfd216 |
Dc - 40 GHz |
1.25 |
Ceangail Scriú |
Cruach dhosmálta |
Comhartha dromchla |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2-2.92- kfd 216-1 |
Dc - 40 GHz |
1.25 |
Ceangail Scriú |
Cruach dhosmálta |
Comharthaí Meán & Íochtarach |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2-2.92- khd100 |
Dc - 40 GHz |
1.25 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|
Cónascairí PCB 3.5mm |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2-3.5- kfd216 |
Dc - 26.5 GHz |
1.25 |
Ceangail Scriú |
Cruach dhosmálta |
Comhartha dromchla |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2-3.5- kfd 216-1 |
Dc - 26.5 GHz |
1.25 |
Ceangail Scriú |
Cruach dhosmálta |
Comharthaí Meán & Íochtarach |
|
Cónascairí PCB 2.4mm |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2-2.4- kfd216 |
DC - 50 Hz |
1.25 |
Ceangail Scriú |
Cruach dhosmálta |
Comhartha dromchla |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2-2.4- kfd 216-1 |
DC - 50 Hz |
1.25 |
Ceangail Scriú |
Cruach dhosmálta |
Comharthaí Meán & Íochtarach |
|
Cónascairí PCB 1.85mm |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2-1.85- kfd216 |
DC - 67 Hz |
1.30 |
Ceangail Scriú |
Cruach dhosmálta |
Comhartha dromchla |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2-2.4- kfd 216-1 |
DC - 50 Hz |
1.30 |
Ceangail Scriú |
Cruach dhosmálta |
Comharthaí Meán & Íochtarach |
|

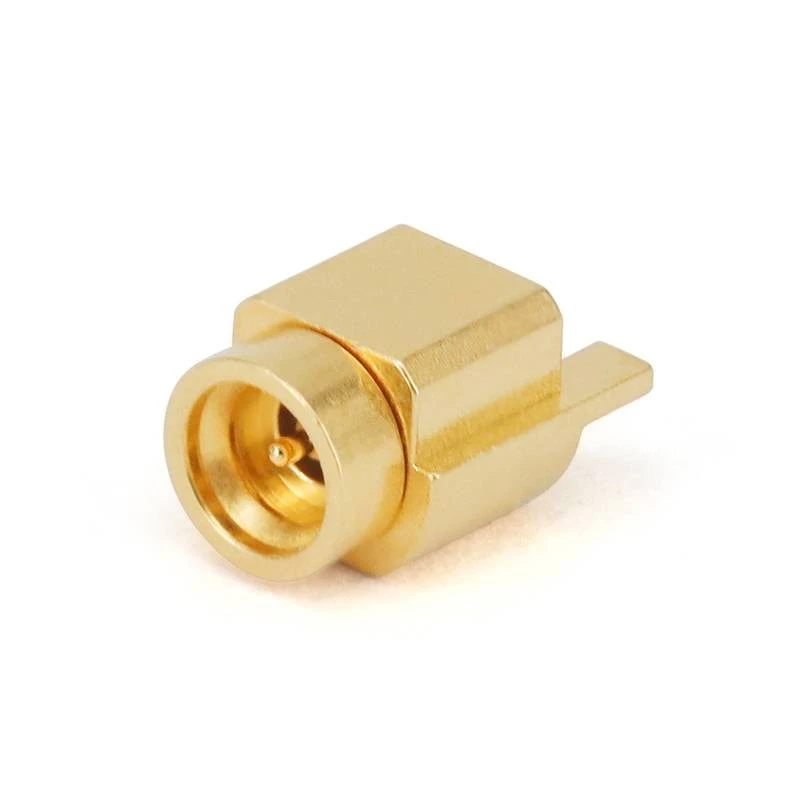

Cónascairí PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- gpo-jfd216 |
Dc - 40 GHz |
1.50 |
Ceangail Scriú |
Cruach dhosmálta |
Comhartha dromchla |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- gpo-jfd {216-1 |
Dc - 40 GHz |
1.50 |
Ceangail Scriú |
Cruach dhosmálta |
Comharthaí Meán & Íochtarach |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- gpo-khd |
DC - 18 Hz |
1.25 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|
Cónascairí PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Cineál comhéadan |
|
Fr 2- gpo-jhd15 |
Dc - 40 GHz |
1.50 |
Sásamh datha datha |
Ór práis plátáilte |
Scaradh teoranta |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Cineál comhéadan |
|
Fr 2- gpo-jfd {246- f |
Dc - 26.5 GHz |
1.45 |
Ceangail Scriú |
Ór práis plátáilte |
Iomlán |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Cineál comhéadan |
|
Fr 2- gpo-jhd {23- f |
Dc - 26.5 GHz |
1.45 |
Datha agus sádráil dromchla |
Ór práis plátáilte |
Iomlán |
|
Cónascairí PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Cineál comhéadan |
|
Fr 2- gpo-jhd {23- l |
Dc - 26.5 GHz |
1.45 |
Datha agus sádráil dromchla |
Ór práis plátáilte |
Scaradh teoranta |
|
|
|
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Cineál comhéadan |
|
Fr 2- gpo-jhd {23- s |
Dc - 26.5 GHz |
1.45 |
Datha agus sádráil dromchla |
Ór práis plátáilte |
Smáta |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Cineál comhéadan |
|
Fr 2- gpo-jhd {2- s |
Dc - 26.5 GHz |
1.45 |
Sásamh datha datha |
Ór práis plátáilte |
Smáta |
|
Cónascairí PCB GPPO (Mini-SMP) |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Cineál comhéadan |
|
Fr 2- gpPo-jhd {1- s |
Dc - 65 GHz |
1.57@40G |
Sásamh dromchla |
Ór práis plátáilte |
Smáta |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Cineál comhéadan |
|
Fr 2- gPPO-jhd1 |
Dc - 65 GHz |
1.57@40G |
Sásamh dromchla |
Ór práis plátáilte |
Iomlán |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Cineál comhéadan |
|
Fr 2- gPPo-jhd20r |
Dc - 40 GHz |
1.25 |
Sádráil dromchla chothrománach |
Ór práis plátáilte |
Smáta |
|
GPPO (Mini-SMP) & G3PO (SMPS) Cónascairí PCB |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Cineál comhéadan |
|
Fr 2- gppo-jhd-s |
Dc - 40 GHz |
1.50 |
Sásamh datha datha |
Ór práis plátáilte |
Smáta |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Cineál comhéadan |
|
Fr 2- g3po-jhd 10-1 |
Dc - 100 GHz |
1.70 |
Sádráil dromchla chothrománach |
Ór práis plátáilte |
Smáta |
|
Cónaisc SSMC PCB |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
FR 2- SSMC-JWHD1 |
Dc - 6 GHz |
1.35 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- ssmc-jywhd5 |
Dc - 6 GHz |
1.35 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- ssmc-jhd2 |
Dc - 6 GHz |
1.35 |
Sásamh datha datha |
Ór práis plátáilte |
Smáta |
|

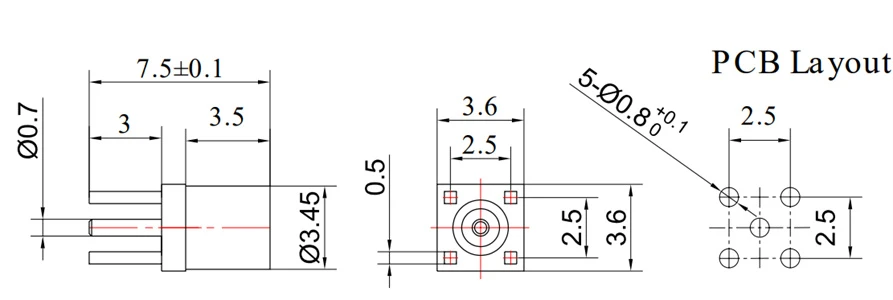

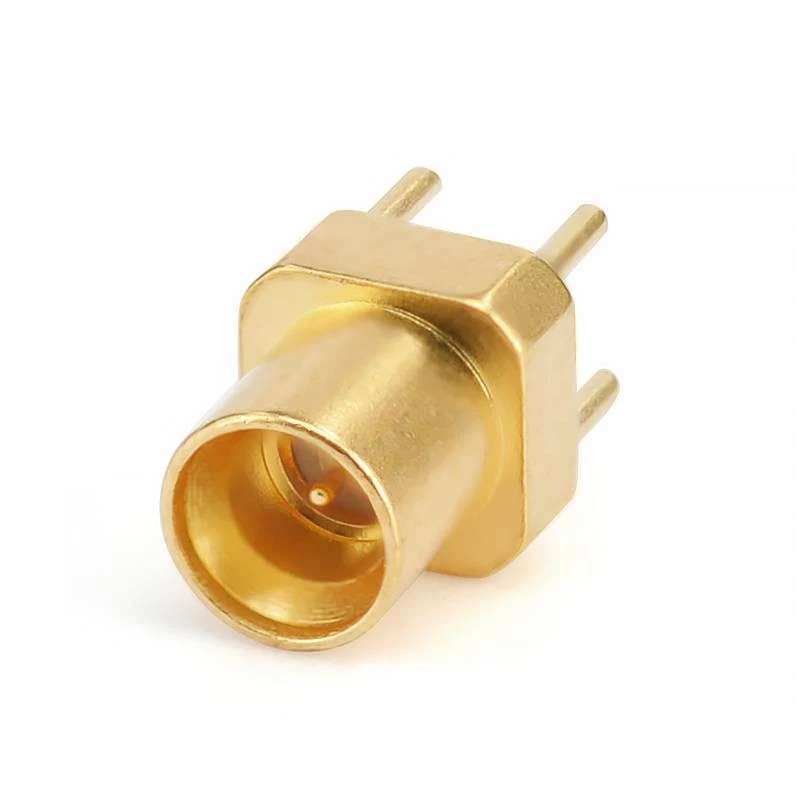

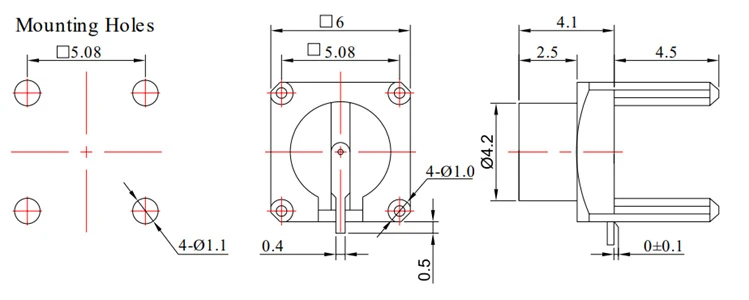

Cónascairí MMCX & MCX PCB |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- mcx-khd101e |
Dc - 6 GHz |
1.30 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- mcx-kyd1e |
Dc - 6 GHz |
1.20 |
Mount ceannródaí |
Ór práis plátáilte |
Na |
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- mmcx-khd1e |
Dc - 6 GHz |
1.20 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|

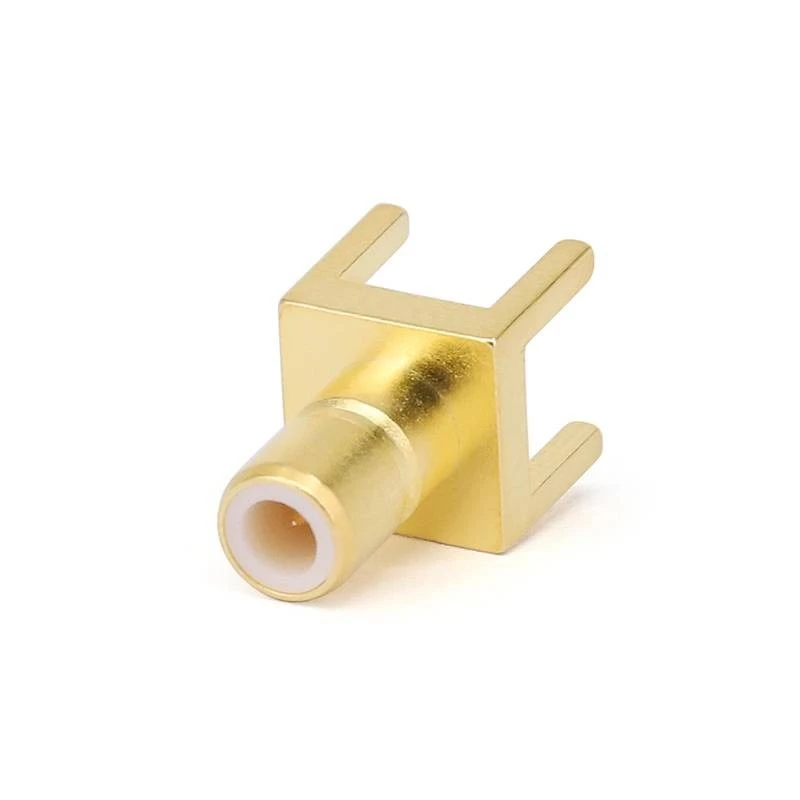

Cónaisc SMB PCB |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- smb-jhd101e |
Dc - 6 GHz |
1.35 |
Sásamh datha datha |
Ór práis plátáilte |
Na |
|
Cónascairí BNC PCB |
|||||
|
|
 |
||||
|
Scrúch |
Minicíocht |
VSWR |
Suiteáil |
Áis |
Modh comhartha |
|
Fr 2- bnc-ky {-3 |
Dc - 4 GHz |
1.30 |
Mount ceannródaí |
Práis ni plátáilte |
Na |
