Cáblaí tástála VNA

Tá Sraith Tionóil Cábla Tástála Flexirf deartha chun luachanna tomhais Anailíseoir Líonra Veicteoir (VNA) a chur ar fáil do chustaiméirí .

In the testing scenarios of Vector Network Analyzers (VNAs), the vulnerability of precision coaxial interfaces has long been an industry challenge. When traditional test cables are subjected to frequent plugging/unplugging, bending, or mechanical stress, the internal structures of their interfaces-such as inner conductors and dielectric supports-are prone to wear, deformation, or degradation of electrical performance Mar gheall ar chomhchruinniú struis {. bíonn tionchar díreach aige ar chruinneas tástála agus d'fhéadfadh sé fiú teipeanna trealaimh a chur faoi deara .

Bunaithe ar aicmiú minicíochta, tá:

26 . 5GHz 3.5mm Tionóil chábla comhéadain, tionóil chábla 40GHz 2.4mm, 67GHz 1.85mm Tionóil chábla NMD.

Is éard atá i gceist leis na cóimeálacha cábla NMD mar a thugtar air ná cónascairí treisithe do na comhéadain . Cinntíonn an dearadh seo go ndéantar strus meicniúil le linn úsáide a ionsú go príomha ag na comhpháirteanna struchtúracha athneartaithe seachtracha, rud a choisceann damáiste do na comhéadain chomhaoxial beachta {.}

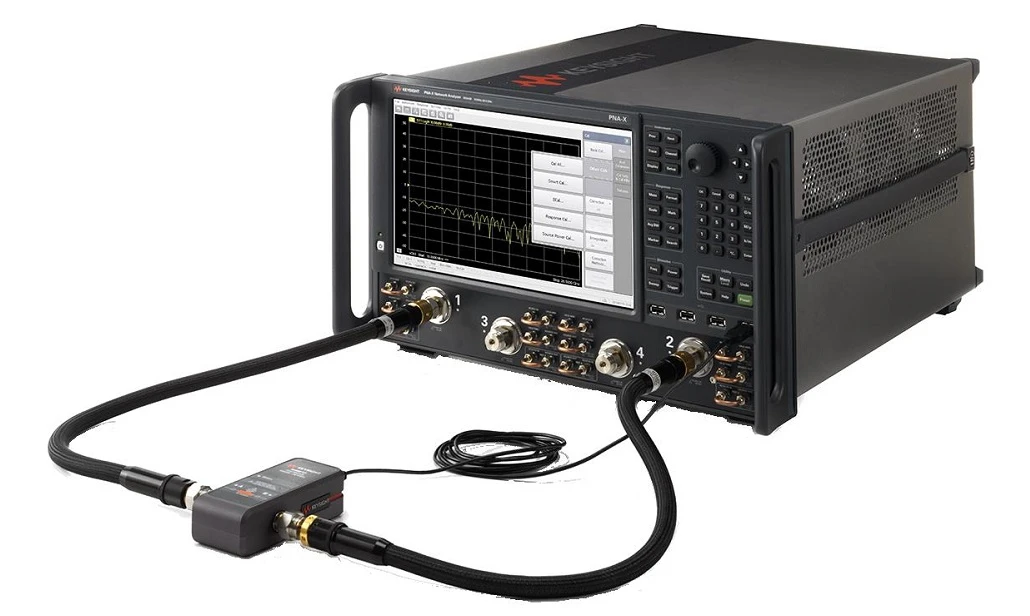

VNA test cable assemblies are high-performance amplitude-and-phase-stable test cables primarily used in vector network analyzers (VNAs), covering a working frequency range of DC~67GHz. They feature sustainable and highly repeatable bending characteristics, enabling precise measurement of microwave electrical parameters in laboratories, production lines, testing systems, and other cásanna .

{1. le haghaidh tionóil chábla fad saincheaptha, ná déan dearmad do chuid faisnéise fad a fhágáil ar an leathanach seiceála;
{2. Is féidir na tionóil chábla go léir a sholáthar le péirí nó grúpaí comhoiriúnaithe céim; Má theastaíonn na cáblaí uait le céim a mheaitseáil, seol ríomhphost chugainn: sales@flexirf.com

Cineál táirge



Cáblaí tástála VNA

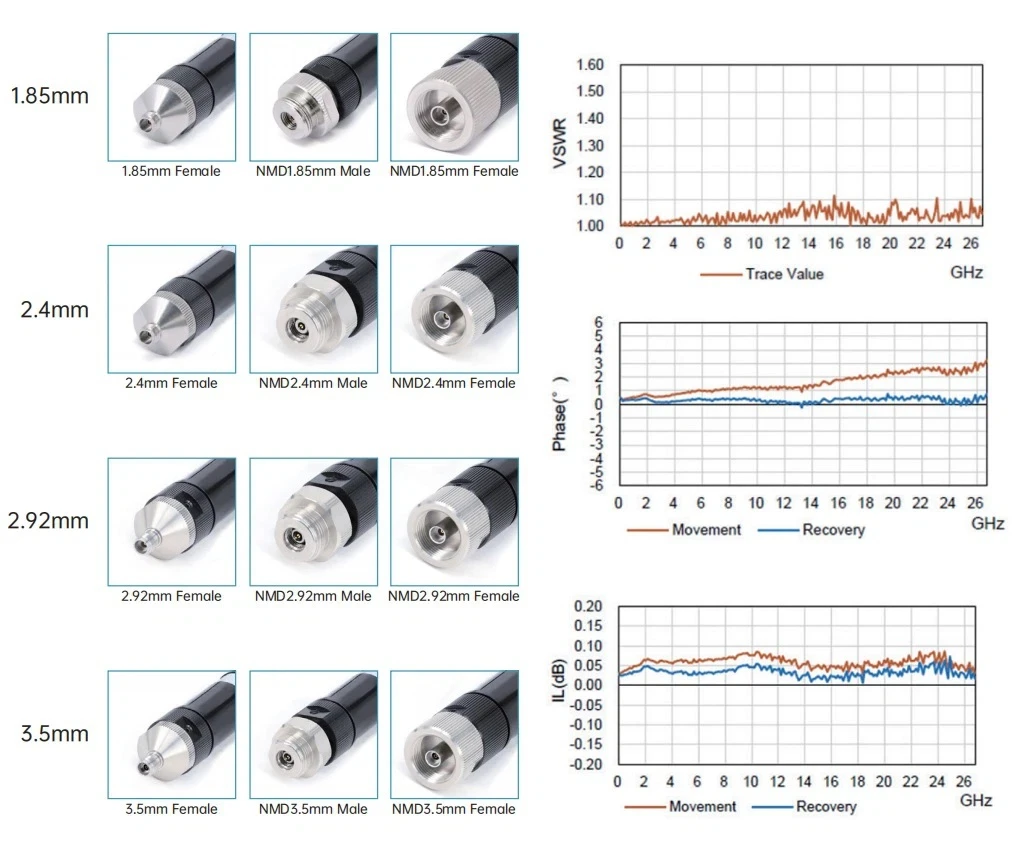

Múnlaí coitianta agus táscairí teicniúla
Pictiúr	Scrúch	Cónascaire 1	Cónascaire 2	Saor freqency	Caillteanas ar ais/VSWR
	VNA -35 f35f {-630	3.5mm NMD Mná	3.5mm baineann	Dc -26.5 GHz	1.30
	VNA -35 m35f {-630	3.5mm NMD Mná	Fireann 3.5mm nmd	Dc -26.5 GHz	1.30

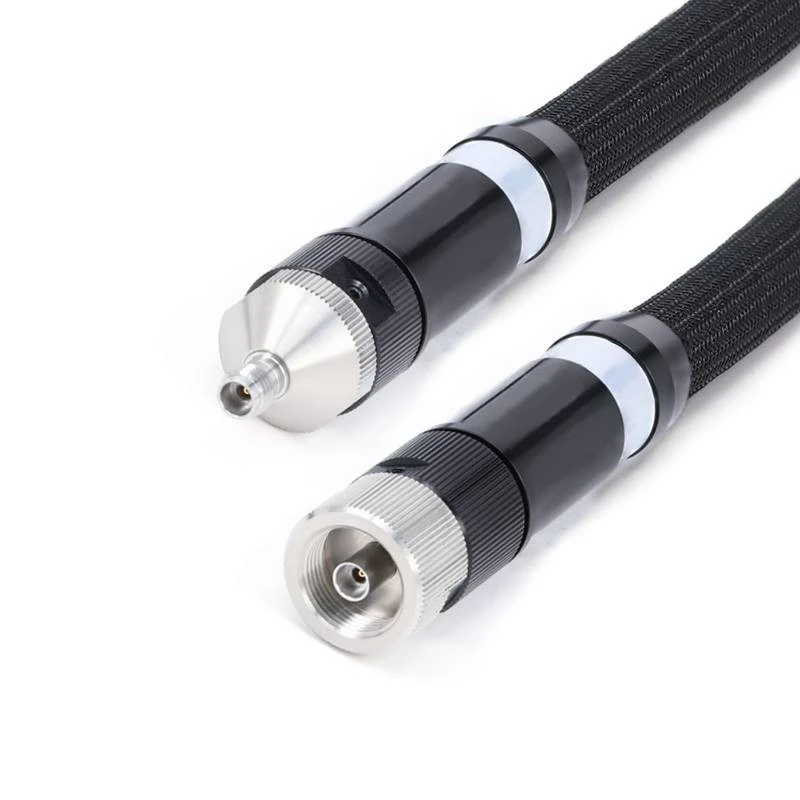

	VNA -292 f292f -630	2.92mm NMD Mná	2.92mm baineann	Dc -40 GHz	1.30

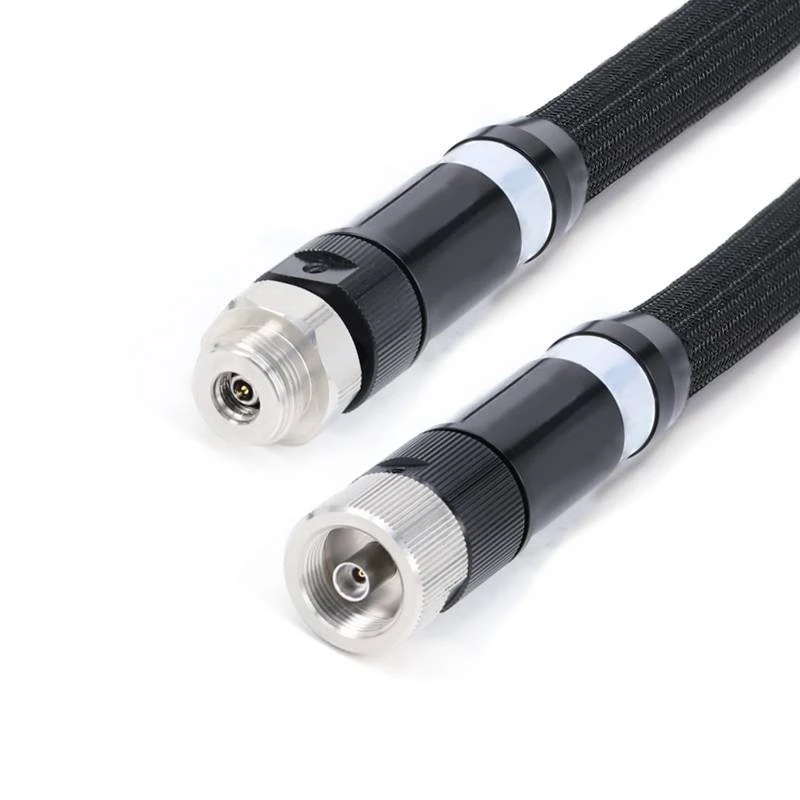

	VNA -292 m292f {-630	2.92mm NMD Mná	2.92mm NMD Mná	Dc -40 GHz	1.30
	VNA -24 f24f {-630	2.4mm NMD Mná	2.4mm baineann	Dc -40 GHz	1.35
	VNA -24 m24f {-630	2.4mm NMD Mná	Fireann 2.4mm NMD	Dc -50 GHz	1.35

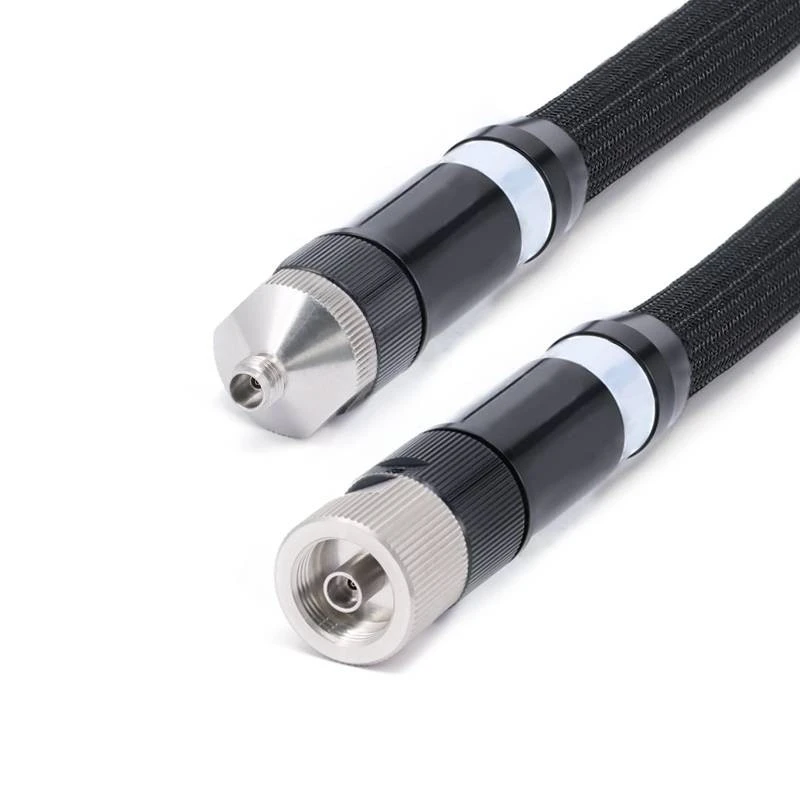

	VNA -185 f185f {-630	1.85mm nmd baineann	1.85mm baineann	Dc -67 GHz	1.50

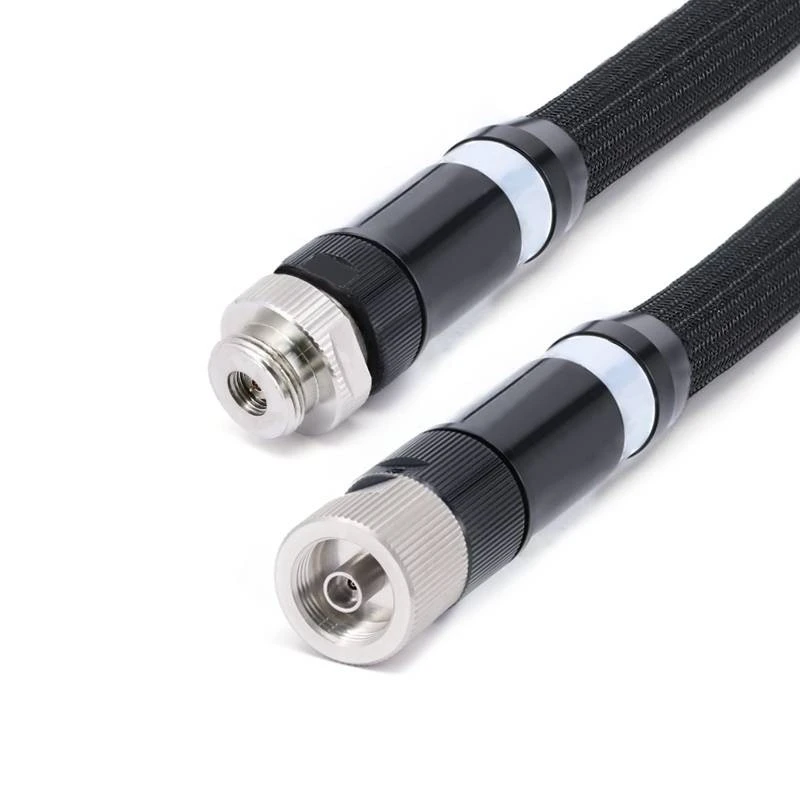

	VNA -185 f185m -630	1.85mm nmd baineann	1.85mm nmd fireann	Dc -67 GHz	1.50
