Struchtúr Boird PCB

Cuimsíonn struchtúr bord PCB struchtúir éagsúla ciseal boird go príomha, mar shampla boird aon-chiseal, boird chiseal dúbailte, agus boird ilchiseal . Is anailís struchtúrach mhionsonraithe é seo a leanas:

{1. Bord aon-ciseal
Comhdhéanamh Struchtúrach: Níl scragall copair ar thaobh amháin, agus ní chuirtear aon scragall copair ar an taobh eile . comhpháirteanna de ghnáth ar an taobh gan scragall copair, agus úsáidtear an taobh le scragall copair go príomha le haghaidh sreangú agus sádrála .
Cásanna Iarratais: Oiriúnach do Chiorcaid Shimplí, amhail cloig leictreonacha, bréagáin, srl

{2. bord ciseal dúbailte
Ábhar an tsubstráit: Is é an ceann a úsáidtear go coitianta ná fr -4, ar meascán é de shnáithín gloine agus roisín eapocsa . Tá neart meicniúil, insliú agus friotaíocht teasa maith aige, agus is féidir leis tacaíocht chobhsaí a sholáthar don bhord ciorcaid .
Ciseal Seolta: Is é sin, scragall copair, a dháiltear ar thaobh uachtair agus íochtaracha an tsubstráit . Déantar patrúin chiorcaid éagsúla a fhoirmiú tríd an bpróiseas eitseáil le haghaidh tarchuir reatha . Is féidir tiús an scragall copair a roghnú de réir ceanglais {}}} le haghaidh an scragall copair (is é Oiriúnaigh Oiriúnaigh, agus is féidir le copers oiriúna, agus is é an t -oiriúnacht 1/agus an t -oiriúnacht 1/agus an t -oiriúnacht 1/agus an t -oireann, agus: Tá scragall copair ounce oiriúnach do ghnáthchiorcaid .
Ábhar inslithe: Úsáidtear PP (prepreg) mar an t-ábhar inslithe i lár an bhoird ciseal dúbailte . Is meascán de roisín leathchruthaithe agus snáithín gloine é, ar féidir leis an dá shraith a nascadh go daingean le chéile agus a chinntiú nach bhfuil aon chiorcad gearr idir an dá shraith .}
Ábhar cosanta dromchla: lena n -áirítear masc sádróra agus ciseal scáileáin silkscree {. Is dúch glas, dearg nó dubh é an masc sádróra, a úsáidtear chun an scragall copair a chosaint ó ocsaídiú agus meirge, agus cosc a chur ar shádráil ó áiteanna nach bhfuil ag iarraidh iad a shileadh le linn sádrála, agus na pads ag nochtadh copair; De ghnáth is dúch bán é an ciseal scáileán silkscreid
Cásanna Iarratais: Tá an próiseas táirgthe sách simplí ná an próiseas táirgthe ná na boird ilchisealacha {. Tá sé oiriúnach do chiorcaid mheán-chastachta, amhail trealamh fuaime, tacair teilifíse, etc . is féidir comhpháirteanna a shocrú ar an dá thaobh den bhord, agus tá an spás sreangaithe sách míshásta ná mar a bhíonn ag an mbord singil}}}}}}}}} tá an spás sreangaithe go réasúnta go bhfuil sé níos géire ná mar a bhíonn ag an mbord}}}}}}}}}}} tá an spás sreangaithe go bhfuil an spás go bhfuil an spás atá níos mó ná sin go bhfuil sé níos géire ná go bhfuil an t-aon cheann de na boird}}}} go bhfuil an spás go bhfuil sé ag iarraidh é

{3. Bord Il-Layer
Ciseal Comharthaí: Úsáidte chun comhpháirteanna agus sreangú a chur, is é an príomhchiseal a nascann comhpháirteanna éagsúla, lena n -áirítear an ciseal barr (ciseal barr), ciseal bun (ciseal bun), agus ilshraitheanna sreangaithe comhartha idirmheánach . Bíonn tionchar díreach ag a dhearadh sreangaithe ar fheidhmíocht agus ar iontaofacht an PCB {. ar fad
Ciseal Cumhachta agus Ciseal Talún: Suite de ghnáth sa chiseal lár, a úsáidtear chun soláthar cumhachta cobhsaí a sholáthar agus bunú don bhord ciorcaid iomláin . Mar shampla, i mbord ceithre chiseal, féadfaidh an ciseal meánach 1 a bheith mar "chainéal tiomnaithe cumhachta tiomnaithe", mar shampla an t-+5 vefture 2, agus an t-ionad copair 2, agus an t-ionad copair 2, a fhéadfaidh an t-imeall a chur i bhfeidhm (an t-ionad a fhéadann an t-ionad (an t-ionad) a fhéadfaidh an t-imeall a fhéadfaidh an t-imeall a fhéadfaidh an t-imeall a fhéadfaidh an t-imeall (an t-ionad) a bhfuil an t-imeall á chur air. ciseal cumhachta nó fónamh mar chiseal sreangaithe do ghrúpa eile línte comhartha .
Sraith Inslithe: Úsáidtear FR -4 nó ábhair inslithe eile chun na sraitheanna seoltaí éagsúla a dheighilt, chun ciorcaid ghearra a chosc, agus a chinntiú go bhfuil neamhspleáchas agus cobhsaíocht na gcomharthaí .

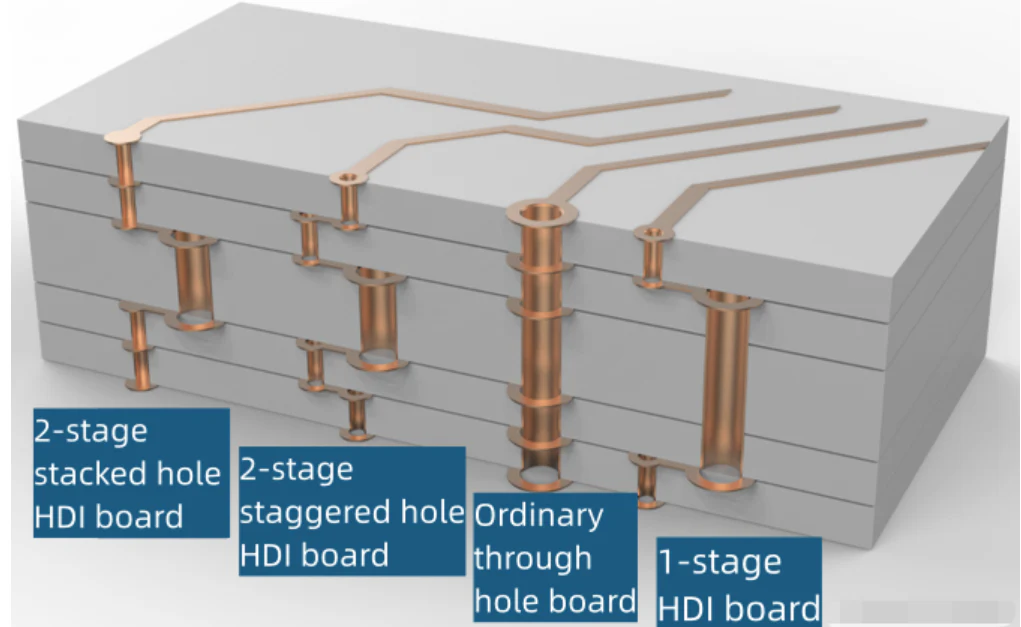

Vias: lena n -áirítear trí phoill, poill dall, agus poill adhlactha . trí phoill a ritheann tríd an mbord ar fad agus úsáidtear iad chun ciorcaid de shraitheanna éagsúla agus comhpháirteanna traidisiúnta a nascadh; Úsáidtear poill dall chun na ciseal barr agus na sraitheanna inmheánacha a nascadh, de ghnáth le haghaidh tarchur comhartha ardmhinicíochta, ar féidir leis fad an chosáin a laghdú agus tarchur comhartha a dhéanamh níos tapúla; Tá poill adhlactha freagrach as naisc leictreacha idir sraitheanna inmheánacha {. i mboird ard-dlúis, is féidir leis an teaglaim de phoill dall agus poill adhlactha freastal ar níos mó línte agus an bord a sheachaint ró-tiubh .
Ciseal Cóireála Dromchla: Cosúil leis an mbord ciseal dúbailte, tá masc sádróra agus ciseal scáileán silkscreid aige, a imríonn róil na cosanta agus an aitheantais . Ina theannta sin, rachaidh roinnt boird il-chiseal ard-chiseal faoi phláta óir dromchla agus cóireálacha eile chun seoltacht agus friotaíocht creimthe a fheabhsú .
Cásanna Iarratais: Oiriúnach do chiorcaid chasta ard-dlúis, ardluais, agus ardmhinicíochta, amhail máthairchláir ríomhaireachta, máthairchláir fón póca, srl
