Difríochtaí agus naisc idir ciorcadóirí RF agus aonraitheoirí RF

Prionsabal na hoibríochta:

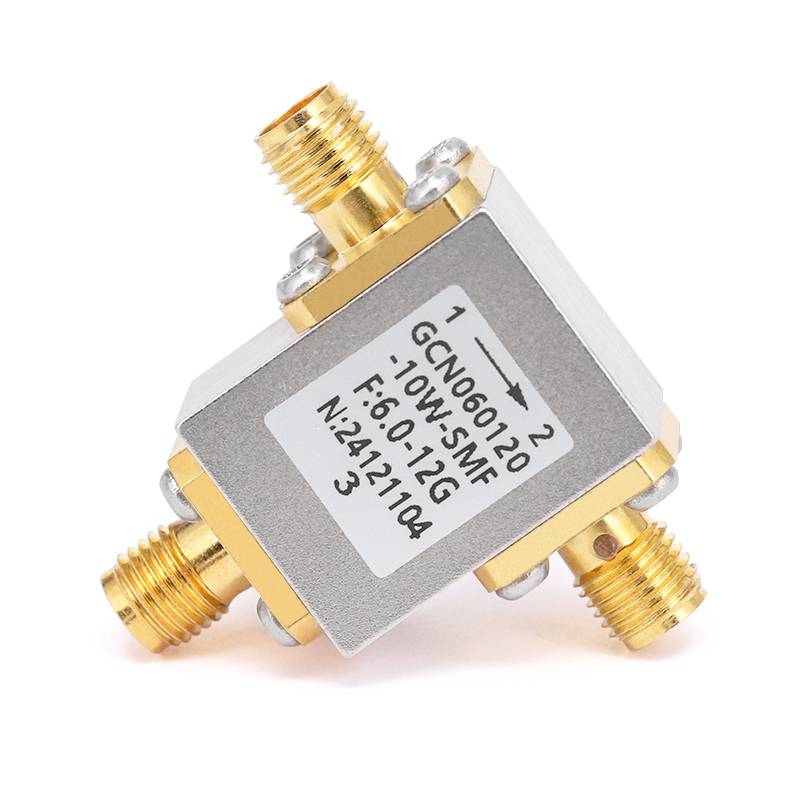

RF Ciorcadóir:

Is gléas trí chalafort (nó níos mó) é ciorcal a threoraíonn comharthaí RF i dtreo sonrach idir na calafoirt . Cinntíonn sé go dtéann comharthaí ó chalafort amháin go dtí an chéad cheann eile i dtreo sainithe .

Oibríonn an ciorcadóir bunaithe ar éifeachtaí neamhlíneach na n-ábhar maighnéadach {. Is iondúil go bhfuil sé comhdhéanta de ábhar neamh-líneach rothlach in éineacht le réimse maighnéadach . i gciorcal trí chalafort, téann an comhartha ó chalafort 1 go calafort 2, calafort 2, agus tá comhartha calafoirt 3 ar ais go calafort go calafort {}}} go bhfuil comhartha ar ais ag calafort 3 ar ais go dtí calafort}}}}}}}}} comhartha ar chomhartha 3, agus

RF Isolator:

De ghnáth is gléas dhá chalafort é aonraitheoir a cheadaíonn don chomhartha sreabhadh ó chalafort amháin go ceann eile agus aon chomhartha a bhlocáil ó fhilleadh ar an mbunfhoinse .

Cosúil leis an gciorcal, úsáideann aonraitheoir ábhair mhaighnéadacha dá oibriú, ach níl ach dhá chalafort ann . Cuireann an t -aonraitheoir cosc ar shreabhadh comhartha droim ar ais, ag leithlisiú na foinse ó aon chomharthaí léirithe a d'fhéadfadh damáiste nó cur isteach a dhéanamh .



Príomhphrionsabal oibriúcháin: Ábhair mhaighnéadacha

Giaráil an dá fheisteÁbhair Ferromagnetic.iomadú neamh-reciprocalde chomharthaí RF, rud a chiallaíonn go bhfuil iompar comhartha difriúil nuair a bhíonn tú ag taisteal ar aghaidh vs {. siar . Cumasaíonn an neamh-fhritháireamh seo:

Ciorcadóirí chun comharthaí a bhealaigh go seicheamhach idir calafoirt .

Aonraitheoirí chun comharthaí droim ar ais a chosc (tanú ard sa treo droim ar ais, caillteanas íseal sa treo tosaigh) .



Feidhmchláir phraiticiúla: Cásanna úsáide fíor-dhomhanda

Ciorclóirí:

I gcórais radair, scarann siad comharthaí tarchurtha agus faighte (tarchuradóir → antenna → glacadóir gan cur isteach) .

I líonraí cumarsáide, cuireann siad ar a gcumas sreabhadh comhartha déthreoch thar chainéal amháin (e . g ., ag scoilteadh comharthaí uplink/downlink) .

Aonraitheoirí:

Cosain aimplitheoirí RF trí chumhacht léirithe a bhlocáil ó ualaí neamh -chomhoiriúnaithe (e . g ., antennas le bacainní éagsúla) .

Oscilators a chobhsú trí chosc a chur ar tharraingt minicíochta de bharr machnaimh ualaigh .



.
