Cad é an difríocht idir antennas Yagi agus antennas log-thréimhsiúil?

Tá antennas Yagi (antennas Yagi-uda) agus antennas log-periodic ina n-aeróga treorach, tine deiridh, ach tá siad éagsúil go mór le dearadh, feidhmíocht, agus feidhmchláir mar gheall ar a bprionsabail oibriúcháin ar leith . thíos comparáid mhionsonraithe ar fud na bpríomhthoisí:



{1. Dearadh Struchtúrach

Antennas Yagi

Comhdhéanta de aEilimint tiomáinte(an radaitheoir gníomhach ceangailte leis an líne bheatha), ceann amháinfrithchaiteoir(níos faide ná an ghné tiomáinte), agus iolrachstiúrthóir(níos giorra ná an eilimint tiomáinte) .

Socraítear eilimintí i líne dhíreach, agus an frithchaiteoir taobh thiar den ghné tiomáinte agus na stiúrthóirí os comhair .

Go hiondúil bíonn líon beag eilimintí (e . g {., 1 frithchaiteoir + 1 Eilimint tiomáinte + 3 - 10 stiúrthóir), ag déanamh an struchtúir dhlúth {.

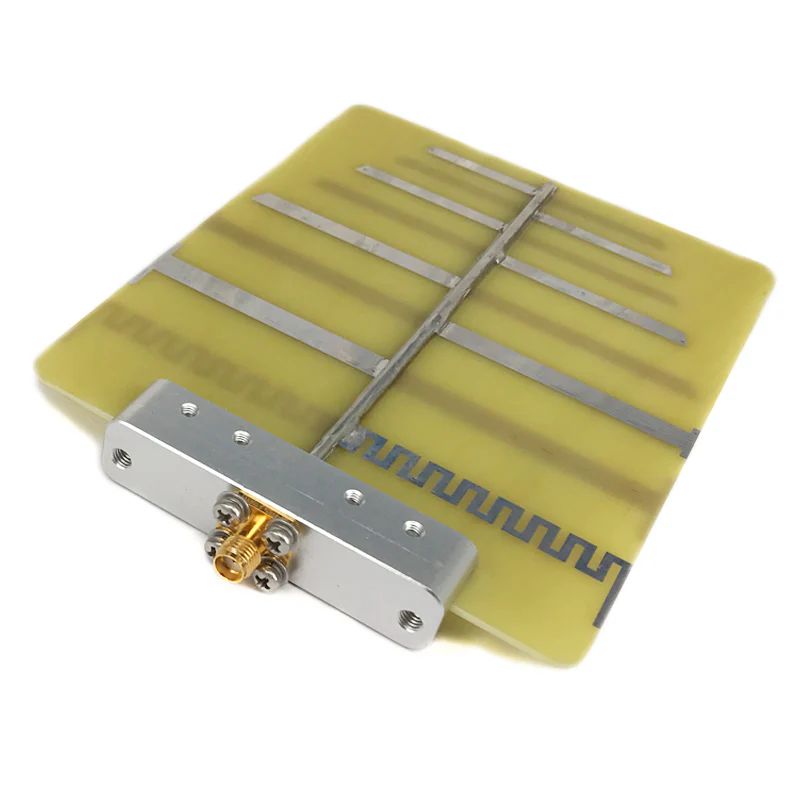

Antennas log-periodic

Comhdhéanta de shraith deeilimintí cosúil le dipole(振子) le faid atá ag méadú de réir a chéile, eagraithe ar feadh borradh lárnach nó líne fotha .

Leanann faid agus spásáil eilimint acaidreamh log-thréimhsiúil: Tá an cóimheas idir faid agus faid eilimintí comhleanúnacha tairiseach (e {. g {., τ {= ln ln +1 =<1).

Éilíonn sé níos mó eilimintí (go minic 10 - 30+) chun bandaleithead leathan a bhaint amach, agus mar thoradh air sin tá struchtúr níos casta, níos casta .



{2. Prionsabal oibriúcháin

Antennas Yagi

Dearadh athshondas.

Feabhsaítear an radaíocht trí chur isteach cuiditheach sa treo tosaigh (i dtreo stiúrthóirí) agus cur isteach millteach sa treo droim ar ais (blocáilte ag an frithchaiteoir) .

Antennas log-periodic

Dearadh neamh-athshondach.

Cinntíonn an cóimheas loga-thréimhsiúil τ go n-athdhéanann feidhmíocht an antenna go tréimhsiúil ar scála minicíochta logartamach, rud a chumasaíonn oibriú comhsheasmhach thar bhanda leathan .



Bandaleithead {3.

Is é seo anAn difríocht is criticiúla:

Antennas Yagi: Bandaleithead caol (de ghnáth 10-20% de mhinicíocht an ionaid) {. díghrádaíonn an fheidhmíocht go tapa taobh amuigh den raon seo toisc nach ndéantar na heilimintí athshondas a bharrfheabhsú ach le haghaidh tonnfhad sonrach .

Antennas log-periodic: Bandaleithead ultra-leathan (ag clúdach il-octaves go minic, E {. g {., 1:10 nó cóimheasa minicíochta níos leithne) . Coinníonn siad feidhmíocht sheasmhach ar fud a mbanna iomlán mar gheall ar an socrú eilimint-ardréidh, a oireann do thonnfhaid éagsúla {{{}}}}}}}}}}}}}} {{} {{



Gnóthachan 4.

Antennas Yagi.

Antennas log-periodic: Gnóthachan measartha ach cobhsaí ar fud a mbanna leathan (de ghnáth 3–10 dbi) . ní hionann gnóthachan agus minicíocht, rud a fhágann go bhfuil siad iontaofa le haghaidh feidhmchlár il-bhanda .



{5. Treocht

Tá an dá cheannAntennas treo (tine deiridh), an chuid is mó den fhuinneamh a radiating i dtreo príomhúil amháin:

Antennas Yagi.

Antennas log-periodic.



{6. Iarratais

Tiomáineann an príomh -idirdhealú i bandaleithead a gcásanna úsáide:

Antennas Yagi: Idéalach doFeidhmchláir Chúng, Minicíocht SeastaSa chás go dtugtar tús áite do ghnóthachan ard agus treo géar, mar shampla:

Fáiltiú Craolacháin TV/Radio (E . g ., UHF/VHF TV Antennas) .

Cumarsáid pointe go pointe (e {. g {., naisc micreathonnach don idirlíon tuaithe) .

Raidió amaitéarach (bannaí HF/VHF) agus córais radair .

Antennas log-periodic: Is fearr le haghaidhFeidhmchláir leathanbhandaa éilíonn clúdach ar fud na minicíochtaí éagsúla, mar shampla:

Córais chumarsáide (míleata, seirbhísí éigeandála) ar gá dóibh oibriú ar mhinicíochtaí éagsúla .

Tástáil EMC (Comhoiriúnacht Leictreamaighnéadach) (chun cur isteach ar bhanda leathana a bhrath) .

Shortwave go glacadóirí/tarchuradóirí micreathonnach (e {. g ., anailíseoirí speictrim, réalteolaíocht raidió) .



Tábla achoimre

Saintréith	Antenna Yagi	Antenna log-periodic
Leag amach	Eilimint Tiomáinte + 1 Reflector + cúpla stiúrthóirí	Sraith de Diopóil Scálaithe (Cóimheas Log-Tréimhsiúil)
Leithead banda	Caol (10–20% de mhinicíocht an ionaid)	Leathan (il -octaves, e . g ., 1:10)
Gnóthachan	Ard (5–15 dBi) ach ag brath ar mhinicíocht	Measartha (3–10 dBi) agus cobhsaí ar fud an bhanda
Teagmháil	Sharp (príomh -lobe caol, lobes taobh íseal)	Measartha (príomh -liopa níos leithne, cobhsaí os cionn an bhanda)
Prionsabal oibriúcháin	Athshondach (tiúnta go dtí tonnfhad sonrach)	Neamh-athshondais (oiriúnú do thonnfhaid éagsúla)
Iarratais tipiciúla	Teilifís Minicíochta Seasta, Naisc Phointe go Pointe	Cumarsáid Leathanbhanda, Tástáil EMC



I mbeagán focal, tá Yagis Excel i gcásanna cúng, ard-ghiamacha, agus tá antennas log-thréimhsiúil fíor-riachtanach do sholúbthacht leathanbhanda {.
