Buntáistí WR -10 Caighdeán dronuilleogach gnóthachan adharc adharc 25 dbi gnóthachan tipiciúil|W Band 75 go 110 GHz

Tá clúdach minicíochta na sraithe seo de antennas adharc leathan, idir 1GHz agus 110GHz, ar féidir leo riachtanais réimsí éagsúla a chomhlíonadh le haghaidh tarchur comhartha agus fáiltiú i mbannaí minicíochta difriúla . na raonta gnóthachain ó 10dbi go 25dbi, ar féidir leis an modh comhartha a fheabhsú agus an t -achar a fheabhsú agus an cruinneas a fheabhsú}} an méid atá i gceist leis an neart comhartha a fheabhsú agus an cruinneas a fheabhsú go héifeachtach}} an méid atá i gceist leis an gcruinniú agus an cruinneas a fheabhsú go héifeachtach}, polaraithe líneach, ag cinntiú cobhsaíocht agus stiúradh tarchurtha comhartha

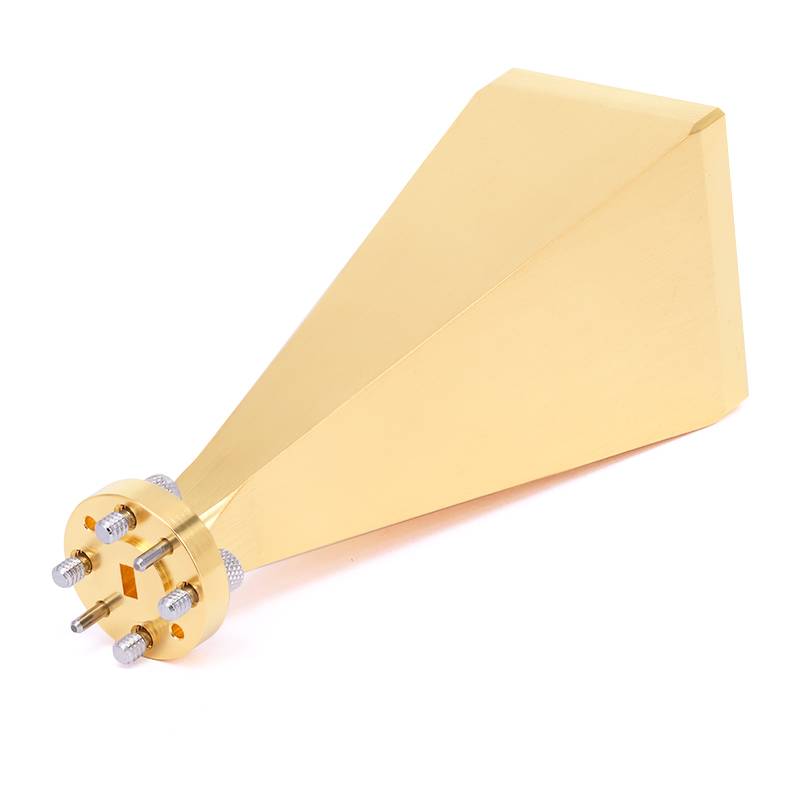

{1. gha 7501100 - wr 10 - 25 Antenna adharc

Cumraíocht bhunúsach:

Baineann sé leis an gcineál antenna adharc, ag glacadh leis an tsraith cónascaire WR10 . le raon clúdaigh minicíochta de 75GHz - 110 GHz, is féidir leis oibriú go cobhsaí i mbannaí milliméadar ard -mhinicíochta .

Sroicheann an gnóthachan 25dbi, rud a chuireann ar chumas tarchur agus fáiltiú comhartha éifeachtach . Tá polarú líneach ann, atá oiriúnach do chásanna le riachtanais dhochta polaraithe {.

Dearadh struchtúrach:

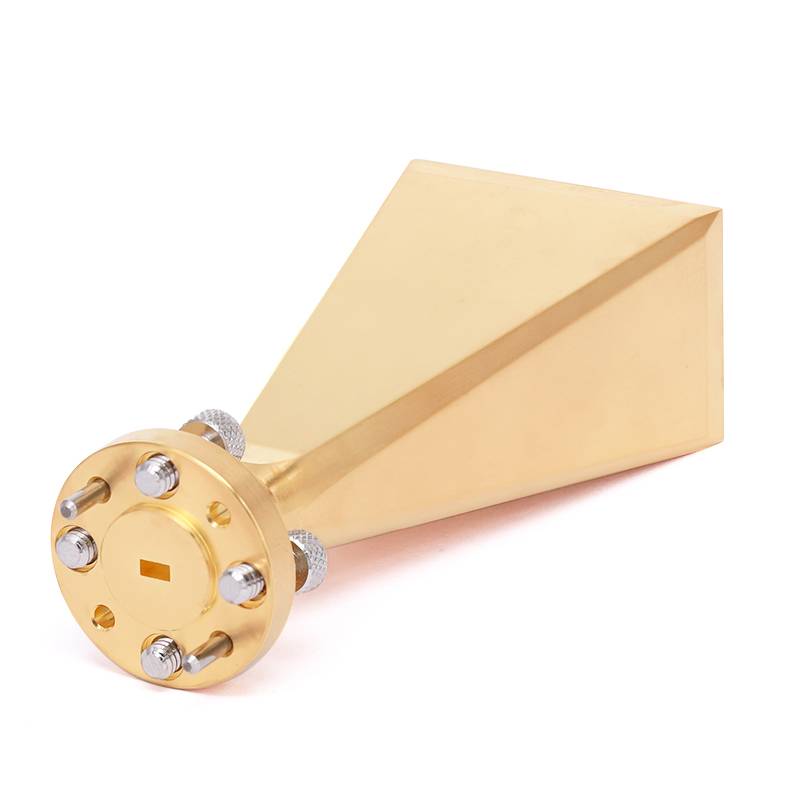

Is é an t -ainmniú flange ná ug - 385}/u, ag cinntiú go bhfuil comhoiriúnacht mhaith agus cobhsaíocht mheicniúil le linn suiteála agus nasc .

Tá an corp agus an cónascaire déanta as práis le plating óir {. Ní hamháin go gcinntíonn sé seo seoltacht leictreach den scoth ach go bhfeabhsaíonn sé friotaíocht creimthe freisin, rud a fhágann go bhfuil sé infheidhme maidir le timpeallachtaí casta amhail saotharlanna agus stáisiúin bhunaidh cumarsáide lasmuigh .

Tá dearadh leathan banna ann, ar féidir leis freastal ar riachtanais na n -iarratas il -mhinicíochta - i gcumarsáid ardmhinicíochta, braite radair, agus córais eile .
